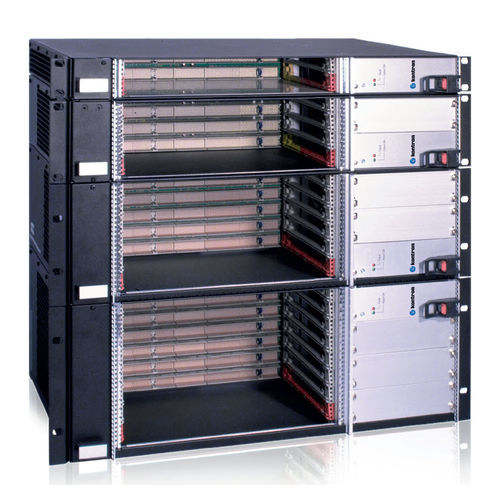

Chasis en bastidor CP-XL Series

19"3U4U

Descripción general
La serie CP-XL ofrece chasis en rack de 19 pulgadas de perfil fino diseñados para alojar tarjetas 6U CompactPCI. Plataformas flexibles y rentables con ranuras horizontales y múltiples opciones de backplane. Variantes: CP-XL1 (1U), CP-XL2 (2U), CP-XL3 (3U) y CP-XL4 (4U). Suministrados comúnmente con placas procesador Kontron 6U Intel o PowerPC, PMC y tarjetas de E/S.

Aplicaciones
Diseñados para infraestructura de red, equipos de comunicaciones, control industrial y sistemas militares que requieren integración compacta de 6U CompactPCI.

Puntos destacados

• Disponible en 1U, 2U, 3U y 4U con ranuras de tarjetas horizontales
• Factor de forma rack 19 pulgadas de perfil fino optimizado para 6U CompactPCI
• Refrigeración lateral (flujo de aire izquierda a derecha)
• Fuentes de alimentación con capacidad de compartición de carga y hot-swap

Datos técnicos (tabla)
Montaje en rack: 19 pulgadas (Cabinet / montaje ETSI)
Backplanes: opciones de 2, 4, 6, 8 ranuras para 6U CompactPCI
Refrigeración: flujo de aire de izquierda a derecha
Profundidad: 275 mm
Unidades: CPU onboard solamente
Ancho de carcasa: 84 HP (aptas para variantes 1U–4U)
Fuente de alimentación: hasta 3x serie P47 (opcional)

Características / especificaciones técnicas

• Factor de forma: rack 19 pulgadas de perfil fino para tarjetas 6U CompactPCI
• Variantes: CP-XL1 (1U), CP-XL2 (2U), CP-XL3 (3U), CP-XL4 (4U)
• Opciones de backplane: 2, 4, 6, 8 ranuras; backplane conmutado opcional
• Refrigeración: flujo de aire de izquierda a derecha para refrigeración lateral eficiente
• Potencia: compartición de carga y soporte hot-swap; soporte para hasta 3 módulos de alimentación
• Profundidad: 275 mm
• Unidades: diseñado para configuraciones CPU-onboard (sin bahías internas para discos)
