Módulo E/S digital CP-RIO6-001

RS-232USBGigabit Ethernet

Visión general
El CP-RIO6-001 es un módulo Rear I/O de 4HP diseñado para las placas procesador 6U CompactPCI CP6002, CP6003, CP6004, CP6005 y CP6006. Cumple con el RTM pinout propietario de Kontron rev 1.11 y proporciona acceso trasero a USB, Ethernet, interfaces serie, vídeo DVI-D/HDMI, USB Flash y conexiones SATA. Algunas versiones incluyen zócalo para disco 2,5" SATA (HDD/SSD).

Versiones disponibles

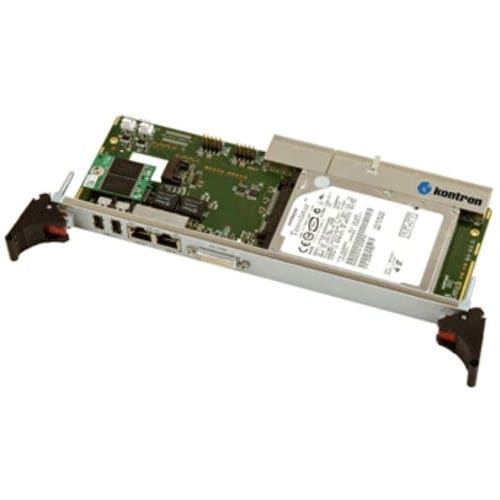

• Versión 1: Zócalo para disco 2,5" HDD/SSD. Panel trasero: 1x DVI/HDMI, 2x USB, 2x Ethernet.
• Versión 2: Sin zócalo para disco. Panel trasero: 2x DVI/HDMI, 2x USB, 2x Ethernet.
• Versión 3: Zócalo para disco 2,5" HDD/SSD. Panel trasero: VGA, 2x USB, 2x Ethernet.

Variante prevista
Previsto: módulo de transición trasero con salidas triple-display. Panel trasero: VGA + 2x DVI/HDMI, 2x USB, 2x Ethernet. Esta variante no incluye el zócalo para HDD/SSD de 2,5".

Datos técnicos
Mouse: n/a
Teclado: n/a
SATA: 2x conectores SATA
Serie: 1x RS232, 1x RS422 en headers
Salida de vídeo: 1x DVI-D/HDMI (opcionalmente 2x DVI-D/HDMI o 1x VGA según versión)
USB: puertos USB traseros y soporte USB Flash
Ethernet: 2x GbE (RJ45) en panel trasero (según versión)

Características / especificaciones

• Factor de forma: módulo Rear I/O 4HP para placas procesador 6U CompactPCI (compatible CP6002–CP6006)
• Conformidad RTM: RTM pinout propietario Kontron rev 1.11
• Almacenamiento: zócalo opcional para HDD/SSD 2,5" en versiones selectas; 2x conectores SATA
• Interfaces serie: 1x RS232 y 1x RS422 vía headers
• Salidas de vídeo: DVI-D/HDMI estándar; algunas versiones/opciones proporcionan doble DVI-D/HDMI, VGA o triple-display mediante módulo de transición previsto
• E/S: puertos USB y soporte USB Flash, 2x puertos Ethernet en panel trasero (dependiendo de la versión)
• Las configuraciones del panel trasero varían según la versión — consulte Versiones disponibles para los conjuntos de conectores
