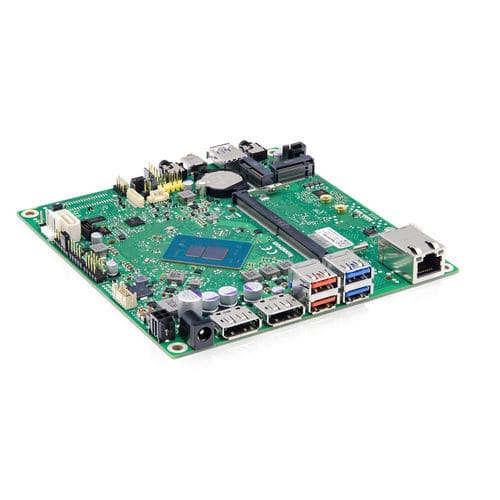

Placa madre Mini-STX K3921-H mSTX

Intel® Core™ i seriesIntel® Apollo LakeIntel® Core™ i3-N305

Resumen del producto
La placa base mSTX de ciclo de vida extendido K3921-H admite procesadores Intel® Core™ i3 y la serie Intel® N (Alder Lake N, Twin Lake) e incluye gráficos Intel® UHD Gen12 (Intel® Xe). Proporciona 2 DisplayPort 1.4, 1 DisplayPort vía USB‑Type‑C frontal y un eDP V1.4b incorporado. Soporta tres pantallas independientes hasta 2×4K + 1×FHD y cuenta con M.2 Key‑M (PCIe + SATA) y un puerto M.2 para módulos WLAN/Bluetooth (PCIe/CNVi). El USB‑C frontal admite PowerDelivery Sink, USB 3.2 Gen1 y DisplayPort Alternate Mode (DPoC). Diseñada para aplicaciones Thin Client y el chasis compacto SMARTCASE™ S501, todos los componentes están cualificados para operación 24/7.

Puntos destacados

• Compatibilidad con procesadores Intel® Twin Lake
• Soporte DDR5‑4800 SODIMM hasta 32 GB
• Gráficos Intel® UHD Gen12 impulsados por Intel® Xe (24 EUs)
• Hasta 2x DisplayPort 1.4 + 1x DisplayPort vía USB‑C (DPoC) + eDP integrado
• M.2 Key‑M (PCIe + SATA) y M.2 Key‑E para WLAN/CNVi
• Diseñada para funcionamiento sin ventilador cuando procede

Beneficios

• Continuidad del ciclo de vida y mantenimiento del producto pensados para proyectos a largo plazo
• Conjunto completo de E/S y opciones de expansión para sistemas compactos
• Soporte técnico y gestión de actualizaciones por Kontron
• Reducción del esfuerzo de integración para aplicaciones Thin Client e industriales compactas

Especificaciones técnicas

• Procesador: Intel® Processors N‑series (variantes SoC: N100 / i3‑N305 / N355 / N150 según SKU)
• Memoria principal: 1x DDR5‑4800 SODIMM hasta 32 GB, no‑ECC
• Gráficos: Intel UHD Gen12 (Intel® Xe), 24 EUs
• Salidas de vídeo: Hasta 2x DisplayPort 1.4 + 1x DisplayPort vía USB‑C frontal (DPoC) + eDP V1.4b (hasta 4K)
• Almacenamiento/expansión: 1x M.2 Key‑M (PCIe x1 Gen3 + SATA) para NVMe/SATA SSD; 1x M.2 Key‑E para WLAN/CNVi/Bluetooth
• USB: Varios puertos USB 2.0 / USB 3.2 Gen1 / Gen2; USB‑C frontal con PD Sink y DPoC
• Ethernet: Gigabit (Realtek RTL8111H)
• Audio: Códec HD Realtek ALC256
• SATA: 1x SATA III (6 Gbit/s)
• Alimentación: Opciones DC‑In externas/internas; USB‑C PD Sink (hasta 20V/100W)
• BIOS: AMI Aptio 5.x (UEFI)
• Factor de forma: Mini‑STX (140 × 148 mm)
• Condiciones de funcionamiento: 0 °C–50 °C; 5%–85% HR
• Certificaciones: Previsto cTÜVus (IEC62368‑1), CE Clase B, UKCA, verificación FCC‑B
