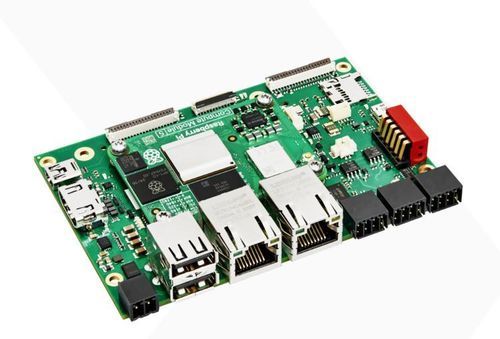

Tarjeta CPU PCIe BL Pi-Tron CM5

ARM® Cortex®-A76 Quad-coreSD CardHDMI

Módulo de cálculo Raspberry Pi 5 para aplicaciones exigentes - Potencia de cálculo significativamente mayor - Conectividad WLAN/Bluetooth® pre-certificada opcional - Ranura M.2 B key con conectividad PCIe - Migración rápida del prototipo Raspberry Pi al producto en serie - Interfaces de alto rendimiento para aplicaciones industriales severas Características - CPU: Broadcom BCM2712, Quad Core Cortex®-A76, SoC de 64 bits @2.4 GHz 4K @60 fps HEVC-Decoder, gráficos OpenGL ES 3.1, Vulkan 1.2 - LPDDR4-RAM: 2 GByte, opcional 4 GByte/8 GByte - eMMC: 16 GByte opcional 32 GByte y 64 GByte *Al usar memoria eMMC, no es posible arrancar desde tarjeta SD. - EEPROM: 4 kByte - TARJETA SD: 1x ranura para tarjeta microSD para datos - Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0 Host, 1x 2.0 OTG: solo para programar eMMC - I/Os: Hasta 28x GPIO, 5x UART, 5x I2C, 5x SPI, 4x PWM, 1x SDIO, M.2 B-KEY 3042 (PCIe 1-lane Host, Gen 2 (5 Gbps)) - DIO: 4x DIO (24 V/hasta 800 mA) - Serie: 1x RS232, 1x RS485 (compatible con Modbus) - CAN: 1x CAN 2.0B/FD - WLAN/Bluetooth: 2.4 GHz/5.0 GHz IEEE 802.11b/g/n/ac inalámbrico / BT 5.0, BLE - Interfaz LCD/Cámara: 1x MIPI 4-lane (DSI o CSI-2), 1x HDMI 2.0 (hasta 4K @60 fps – HDMI-Socket), 1x HDMI 2.0 (hasta 4K @60 fps – 40 pol. FFC) - Táctil: a través de I²C o USB - Alimentación: 24 V DC ±20 % - Consumo de energía: TBD - Rango de temperatura: TBD - Sistema operativo: Raspbian, Linux (no preinstalado) - Factor de forma: 105.5 x 69.6 mm (4.3”) - RTC EXTERNO: 1x en la placa base - BUFFER RTC: CR2032 - Depuración: 1x Consola - Expansión: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - Aprobaciones: CE - Opciones de hardware: Arranque seguro, cifrado de disco duro - Módulo de cálculo 5: CM5 cumple con las estrictas regulaciones de la UE ETSI EN 303 645 y EN 18031 para estándares de ciberseguridad, con documentación y soporte para la definición de niveles de estándares de ciberseguridad, como se define en ISO 14508 Especificaciones clave: - CPU: Broadcom BCM2712, Quad Core Cortex®-A76, SoC de 64 bits @2.4 GHz - RAM: 2GB (opcional 4GB/8GB) - eMMC: 16GB (opcional 32GB/64GB) - Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0 Host, 1x 2.0 OTG - Inalámbrico: WLAN/Bluetooth® opcional - Expansión: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - Factor de forma: 105.5 x 69.6 mm (4.3”) - Sistema operativo: Raspbian, Linux (no preinstalado) - Cumplimiento: CE, ETSI EN 303 645, EN 18031, ISO 14508
