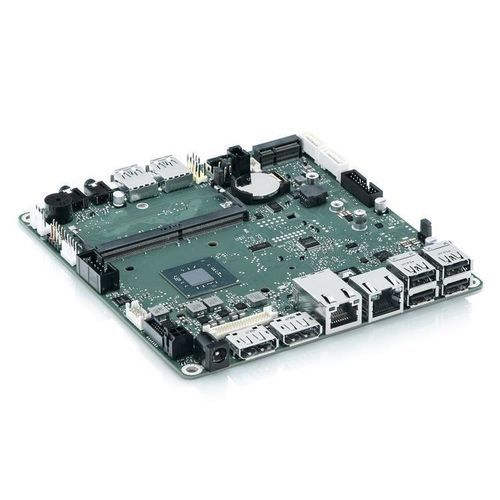

Placa madre mSTX D3544-S mSTX

Intel® Celeron®Intel® Pentium® Silver J5005Intel®

Visión general del producto
La placa base industrial D3544‑S mSTX es compatible con los procesadores Intel® Celeron® J4005/J4105 y el Intel® Pentium® Silver J5005. En formato Mini‑STX proporciona rendimiento gráfico integrado con dos salidas DisplayPort capaces de manejar pantallas hasta 4K. Diseñada para funcionamiento continuo 24/7, dispone de un rango de temperatura operativo ampliado de 0°C a 60°C y está optimizada para aplicaciones de bajo consumo y sin ventilador. Incluye ranuras M.2 para SSD y WLAN, watchdog de hardware, GPIO y entrada DC WideRange para integración de alimentación flexible.

Puntos destacados

• Doble DisplayPort V1.2a, soporte LVDS y eDP
• Ranuras M.2 SSD y M.2 WLAN integradas
• Watchdog de hardware y GPIO
• Entrada WideRange DC (8V–24V)
• Diseñada para operación sin ventilador / refrigeración pasiva

Beneficios

• Disponibilidad a largo plazo y gestión del ciclo de vida para despliegues industriales
• Factor de forma Mini‑STX compacto para sistemas con espacio limitado
• Expansión flexible (almacenamiento y inalámbrico) mediante sockets M.2 integrados
• Operación fiable en rangos de temperatura ampliados para uso continuo
• Coste total de propiedad reducido gracias a la eficiencia energética y las funciones integradas

Datos técnicos (resumen)
Procesador: Intel® Celeron® J4005 / J4105 & Intel® Pentium® Silver J5005
Chipset: SoC
Memoria: 1x DDR4 2400 SO‑DIMM, hasta 16 GB
Gráficos: Intel® UHD Graphics 600/605 integrado
Pantalla: 2x DisplayPort V1.2a (hasta 4K)

Especificaciones técnicas

• Factor de forma: Mini‑STX (mSTX, 140 x 148 mm)
• Procesadores compatibles: Intel® Celeron® J4005, J4105; Intel® Pentium® Silver J5005
• Tipo de chipset: SoC (System on Chip)
• Memoria: 1x DDR4 SO‑DIMM 2400, hasta 16 GB
• Controlador gráfico: Intel® UHD Graphics 600/605 integrado
• Interfaces de pantalla: 2x DP V1.2a; LVDS y eDP soportados
• Expansión de almacenamiento: socket M.2 Key B (2242/2260/2280), PCIe/SATA
• Expansión inalámbrica: M.2 Key E (2230) para WLAN
• Interfaces: GPIO (cabecera 8 bits), watchdog de hardware
• Entrada de alimentación: WideRange DC 8V–24V (DC‑In externo/interno)
• Refrigeración: Diseñada para operación sin ventilador / refrigeración pasiva
• Condiciones de funcionamiento: 0°C a 60°C, 5%–85% HR
• Disponibilidad: Diseñada para operación 24/7
• Variantes: D3544‑S1 (J4005 dual‑core), D3544‑S2 (J4105 quad‑core), D3544‑S3 (J5005 quad‑core)
• BIOS: AMI Aptio 5.x (UEFI)
• Sistemas operativos: Windows 10, Linux‑64
• Certificaciones: cTÜVus (IEC62368‑1) bajo solicitud, CE Clase B, FCC‑B verificado
