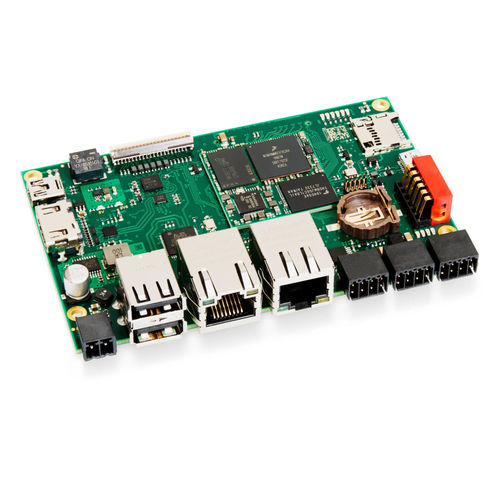

Computer-on-module Quad Core BL i.MX8M Mini

ARM® Cortex A53NXP i.MX8M Minitarjeta micro SD

Resumen del producto
El SOM-BL i.MX8M Mini es un System-on-Module (SoM) que se entrega con la Baseboard BL para acelerar la integración en aplicaciones industriales. Fabricado por Kontron, admite CODESYS® SoftSPS y resulta adecuado para placas monocara, PCs industriales robustos y diseños de placas portadoras personalizados.

Rendimiento y arquitectura
Equipado con un procesador NXP i.MX8M Mini de cuatro núcleos Arm® Cortex®-A53 a 1,6 GHz y un coprocesador Arm® Cortex®-M4, el módulo emplea memoria LPDDR4 para un manejo rápido de datos. La plataforma está optimizada para tiempos de arranque cortos y rendimiento determinista para tareas de automatización y tiempo real.

Interfaces de comunicación
El módulo ofrece un amplio conjunto de interfaces industriales: múltiples E/S digitales, puertos serie (RS232/RS485), PWM, dos interfaces SDIO, HDMI, LVDS, I2C/USB touch, puertos Ethernet, USB host/OTG y CAN.

Ámbitos de aplicación y ventajas
Diseñado para automatización industrial, HMI y visualización embebida, el SOM-BL i.MX8M Mini reduce el tiempo de desarrollo mediante hardware listo para usar, soporte de buses de campo y licencias CODESYS® opcionales. Proporciona una base fiable y flexible para proyectos con exigencias de time-to-market.

Características clave

• Procesador: NXP i.MX8M Mini — 4x Arm® Cortex®-A53 @ 1,6 GHz; 1x Arm® Cortex®-M4 @ 400 MHz
• Memoria: LPDDR4 4 GB (opciones: 1 GB / 2 GB)
• Almacenamiento: eMMC 32 GB (opciones: 4 GB / 64 GB), ranura micro‑SD
• Gráficos: GPU 2D y 3D; salidas HDMI y LVDS
• Conectividad: 1x 1 Gbit/s Ethernet, 1x 10/100 Mbit/s Ethernet, USB 2.0 (2x Host, 1x OTG), CAN 2.0B

Datos técnicos (extracto)

• Alimentación: 24 V DC ±20 %; consumo típico Linux < 3 W
• Temperatura de funcionamiento: 0 °C a +55 °C
• Factor de forma: 105,5 x 67 mm
• RTC: precisión 5 ppm, batería CR1220
• Seguridad: HAB Secure Boot, TrustZone, True RNG, RSA hasta 4096, AES, SHA

Especificaciones (nivel alto)

• CPU: NXP i.MX8M Mini (4x A53 @1,6 GHz) + Cortex-M4 @400 MHz
• RAM: LPDDR4 4 GB (opciones 1 GB / 2 GB)
• NOR-Flash: 2 MB
• eMMC: 32 GB (opciones 4 GB / 64 GB); 1x micro-SD
• Memoria no volátil: EERAM 64 kbit
• Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• E/S digitales: 4x DIO (24 V, hasta 800 mA)
• Serie: 1x RS232, 1x RS485; CAN: 1x CAN 2.0 B
• Pantalla/Táctil: HDMI, LVDS hasta 1920×1080@60fps; I2C/USB touch
• Expansión: I2C, PCIe, SPI, SDIO 8-bit, QSPI, SAI, USB; MIPI CSI (4-lane)
• Audio: 1x buzzer
• Seguridad: HAB Secure Boot, TrustZone, True RNG, RSA/AES/3DES/SHA/ECC, Secure JTAG
• SO: Embedded Linux (Yocto)
• Fabricante / Marca: Kontron
• Identificador página producto: p158549
