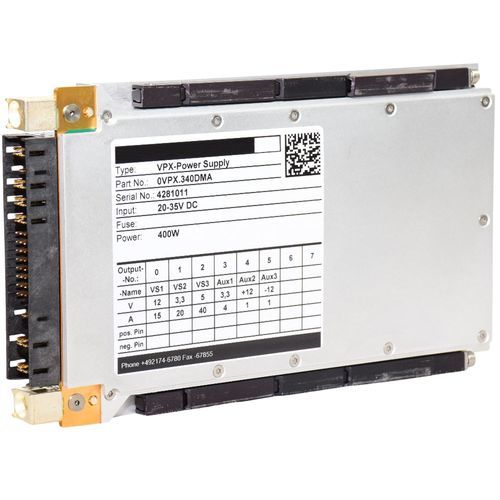

Alimentación eléctrica 3U VPX340

DC/DCreguladade múltiples salidas

Descripción
Las fuentes VPX WIENER son convertidores COTS de una sola etapa, refrigerados por conducción, diseñados según la especificación VITA 62.0 e integrables en chasis VPX estándar que cumplen la envolvente VITA 46.0. La serie VPX340 entrega hasta 400 W con alta eficiencia y amplia gama de entrada, y ha sido probada según perfiles MIL-STD para aplicaciones aeronáuticas y entornos rugosos. La electrónica integrada ofrece monitorización y control a través de I²C y Micro-USB para integración y mantenimiento del sistema.

Características principales

• Fuente de alimentación VPX COTS con refrigeración por conducción, apta para sistemas aeronáuticos y robustos
• Compatible con VITA 62.0; encaja en la envolvente estándar VITA 46.0 (3U x 4HP)
• Convertidor de una sola etapa de alta eficiencia; amplio rango de entrada DC (15–40 V)
• Probado conforme a MIL-STD-461, MIL-STD-704, MIL-STD-1275 y MIL-STD-810 para entornos exigentes
• Microcontrolador integrado con monitorización por I²C y comunicación/actualización vía Micro-USB

Variantes (ejemplos)

• VPX340DMA — fuente VPX VITA 62 de 400 W; probado MIL-STD-461, -704, -1275; recubrimiento conformal acrílico estándar; entrada 28 V DC. Salidas de ejemplo: VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A.
• VPX340DMAP — misma configuración eléctrica con recubrimiento Parylene (no RoHS); entrada 28 V DC; mismos perfiles de prueba MIL-STD.

Datos técnicos (tabla)
Conformidad: especificación VITA 62; probado para cumplimiento MIL-STD-461, MIL-STD-704, MIL-STD-1275 (según VITA 62, párr. 3.2.1); pruebas de robustez MIL-STD-810; recubrimiento conformal acrílico estándar (otros recubrimientos bajo pedido).
Potencia y eficiencia: hasta 400 W; eficiencia hasta 90 % (≈87 % a plena carga 400 W). Entrada: 15 V … 40 V DC (típico 28 V DC); protección contra inversión de polaridad.
Protecciones: protección controlada por detección de tensión: sobrevoltaje, subtensión, sobrecorriente y sobretemperatura.
Gestión y control: control por microcontrolador; bus I²C para monitorización de estado, tensiones/corrientes de entrada y salida y temperaturas; conector Micro-USB para comunicación y actualizaciones de firmware.
Mecánica: 100.0 mm x 168.5 mm x 19.56 mm; peso 0.60 kg.

Especificaciones técnicas

• Factor de forma: fuente VITA 62 VPX, compatible con envolvente VITA 46.0 (3U x 4HP)
• Potencia de salida: 400 W (clase media)
• Eficiencia: hasta 90 % (≈87 % a 400 W)
• Rango de entrada: 15 V a 40 V DC; referencia típica 28 V DC
• Ejemplos de salidas (variante): VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A
• Protecciones: OVP, UVP, OCP, OTP; protección contra inversión de polaridad
• Normas / Ruggedización: conformidad VITA 62; probado MIL-STD-461, MIL-STD-704, MIL-STD-1275; pruebas MIL-STD-810; recubrimiento conformal (acrílico estándar; otros recubrimientos a pedido)
• Monitorización y comunicación: microcontrolador integrado; monitorización por I²C; Micro-USB para comunicación y actualizaciones
• Refrigeración: refrigeración por conducción para integración en chasis VPX
• Dimensiones y peso: 100.0 mm x 168.5 mm x 19.56 mm; 0.60 kg
