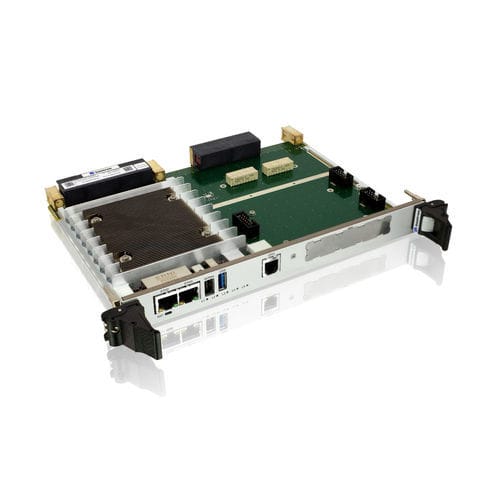

Ordenador monotarjeta VPX VX6124

NXP QorIQ™ARMARM® Cortex™ A72 Quad Core

Descripción general del producto
VX6124 es un nodo de cálculo 6U OpenVPX ARM A72 basado en el SoC NXP QorIQ Layerscape LX2160A. Está diseñado para arquitecturas HPEC que requieren planos de datos de gran ancho de banda, características de seguridad digital y despliegues a largo plazo en entornos exigentes.

Aspectos destacados

• Rendimiento 200k+ DMIPS con un consumo SBC de 30 W
• NXP QorIQ Layerscape LX2160A: 16 núcleos ARM A72 @ 2,0 GHz
• Hasta 32 GB DDR4 con ECC (configuración típica: 16 GB en doble canal)
• Plano de datos 40G BaseKR4 y plano de control 10G BaseKR
• Soporte para Arm TrustZone y Kontron AppProtect para seguridad de plataforma
• Diseño air-cooled optimizado para Kontron XMC-GPU91 Radeon™ E9171 (aprox. +1,2 TFlops)
• Soporte de expansión XMC y opciones de vehículo de pruebas compatibles SOSA

Especificaciones técnicas

• Modelo: VX6124 — nodo de cálculo 6U OpenVPX ARM A72
• Procesador: NXP QorIQ Layerscape LX2160A, 16 núcleos, 30 W TDP
• Cache: 8 MB
• Memoria: hasta 32 GB DDR4 (ECC), configuración típica 16 GB dual-channel
• Almacenamiento: 32 GB eMMC a bordo
• Plano de datos: puertos Dual 40/100GBASE-KR4 (40G BaseKR4)
• Plano de expansión: x4 PCIe Gen2; Ranuras de expansión: XMC
• Plano de control: 10GBASE-KR y 1000BASE-T
• E/S: SATAIII, USB2.0 (dual), USB3.0, RS-232 UART, GPIOs, I/Os XMC
• Compatibilidad backplane: SLT6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-10.6.3-0 y MOD6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-12.6.3-2
• Refrigeración: VITA 47 air-cooled (0/+55°C) y conduction-cooled CC-4 (-40/+85°C)
• Frontal: 2x RJ-45 10/100/1000Base-T(X), USB3 Tipo-A, RS-232 en conector iX, RJ11 con GPIOs, botón de reinicio, LEDs bicolor

Aplicaciones e integración

• Proceso de datos de alta banda y sistemas HPEC en el borde
• C4ISR, fusión de sensores y procesamiento de señal en tiempo real
• Prototipado de sistemas data plane 40G y bancos de prueba compatibles SOSA
• Despliegues a largo plazo en entornos adversos con opciones air- o conduction-cooled

Descargas y soporte

• Ficha técnica y manual de usuario disponibles como documentos de producto. Contacte con Kontron para integración, personalización y suministro a largo plazo.
