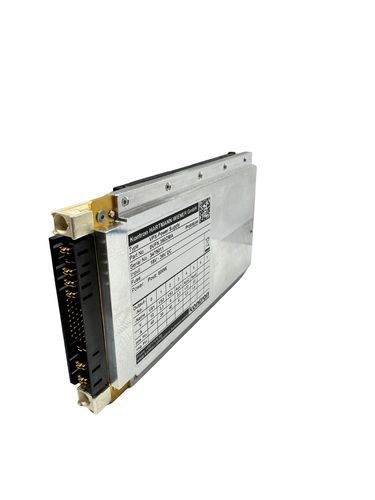

Alimentación eléctrica 3U VPX360

DC/DCreguladade múltiples salidas

Puntos destacados

• Fuente de alimentación VPX OTS refrigerada por conducción (cumple VITA 62.0)
• Factor de forma compacto 3U x 5HP, encaja en el sobre VITA 46.0
• Compatible con plataformas de entrada 28V DC y 48V DC
• Alta potencia de salida y eficiencia gracias a tecnología de conmutación de nueva generación
• Supervisión I²C (IPMI) y USB; cumplimiento MIL-STD-461, MIL-STD-704, MIL-STD-1275

Información del producto
Las fuentes Kontron VPX360 son convertidores COTS refrigerados por conducción, diseñados según VITA 62.0 y compatibles con chasis VPX estándar conforme a VITA 46.0. La serie ofrece mayor potencia y corriente de salida en un formato compacto 3U x 5HP mediante tecnología de conversión de potencia de nueva generación. Un filtro de entrada específico, combinado con etapas booster y de aislamiento, permite la operación en sistemas de entrada 28V DC y 48V DC. El VPX360 incluye supervisión y control a bordo vía I²C (IPMI) y Micro-USB. Todas las interfaces mecánicas y eléctricas cumplen la norma VITA 62.

Datos técnicos
Conformidad: Diseñado según la especificación VITA 62. Cumplimiento MIL-STD-461, MIL-STD-704, MIL-STD-1275 (a verificar según VITA 62, par. 3.2.1). Ruggedización hasta MIL-STD-810 con recubrimiento conformal estándar.
Potencia y eficiencia: Conversión de potencia de nueva generación. Potencia de salida hasta 600W con alta eficiencia. Rango de entrada amplio: 12 V DC … 68 V DC (nominal 28V y 48V). Protección contra inversión de polaridad y sobretensión de entrada.
Funciones de protección: Protección controlada por detección de tensión contra sobretensión, subtensión, sobrecorriente y sobretemperatura.
Gestión y control: Controlado por microprocesador. Comunicación por bus I²C para monitorización (estado, tensiones y corrientes de entrada y de las seis salidas, temperaturas). Micro-USB para comunicación y actualizaciones de firmware. Soporte IPMI según VITA 46.11.
Diseño y componentes: Sin condensadores electrolíticos líquidos/húmedos/de aluminio.

Variantes

• VPX360 600W — no RoHS — SKU: VPXBL360-DMA21051 — Entrada: 28V DC — Salidas: VS1 [+12V] 40A; VS2 [+3.3V] 20A; VS3 [+5V] 40A; VAUX1 [+12V] 1A; VAUX2 [-12V] 1A; VAUX3 [3.3V] 6A
• VPX360DMA1 — Conforme RoHS — SKU: VPXBR360-DMA21051 — Entrada: 48V DC — Salidas: VS1 [+12V] 40A; VS2 [+3.3V] 20A; VS3 [+5V] 40A; VAUX1 [+12V] 1A; VAUX2 [-12V] 1A; VAUX3 [3.3V] 6A

Especificaciones técnicas

• Factor de forma: 3U x 5HP (encaja en el sobre VITA 46.0)
• Refrigeración: Refrigerado por conducción (cumple VITA 62.0)
• Potencia máxima de salida: Hasta 600W
• Rango de tensión de entrada: 12 V DC … 68 V DC (nominal 28V y 48V)
• Rieles de salida: VS1 +12V — 40A; VS2 +3.3V — 20A; VS3 +5V — 40A; VAUX1 +12V — 1A; VAUX2 -12V — 1A; VAUX3 3.3V — 6A
• Protecciones: Sobretensión, subtensión, sobrecorriente, sobretemperatura, inversión de polaridad, protección contra sobretensión de entrada
• Supervisión y control: Microprocesador, monitorización I²C (IPMI), Micro-USB para comunicación y actualizaciones de firmware, IPMI según VITA 46.11
• Conformidad / Ruggedización: VITA 62, MIL-STD-461, MIL-STD-704, MIL-STD-1275 (a testar según VITA 62), ruggedizado según MIL-STD-810
• Diseño: Sin condensadores electrolíticos líquidos/húmedos/de aluminio
• Adecuado para: Plataformas de entrada 28V y 48V DC
