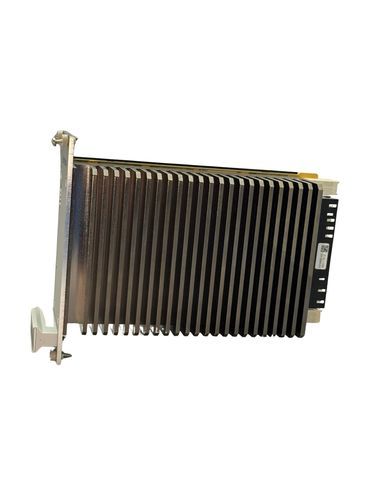

Alimentación eléctrica 3U VPX360

DC/DCde múltiples salidasconmutada

Descripción general
El Kontron VPX360 Air-cooled es una fuente de alimentación VPX comercial lista para usar, diseñada conforme a ANSI/VITA 62.0 para su integración en sistemas VPX estándar VITA 46.0. Proporciona hasta 600 W en un formato compacto 3U, con tecnología de conversión de potencia de última generación para alta eficiencia y densidad de potencia.

Información del producto
Existen versiones separadas para sistemas de entrada nominal de 28 V DC o 48 V DC, con un amplio rango de funcionamiento de 12 V DC a 68 V DC. El VPX360 ofrece múltiples tensiones de salida principales y auxiliares, secuenciación de alimentación programable, funciones de protección completas y monitorización integrada mediante I²C, USB-C e IPMI opcional. La electrónica cuenta con recubrimiento conformal y la unidad está diseñada para cumplir estándares VITA y requisitos MIL aplicables a plataformas embebidas y robustas. Las pruebas de conformidad están pendientes según se indique en la documentación preliminar.

Puntos destacados

• Hasta 600 W de potencia de salida
• Formato compacto 3U VPX, refrigerado por aire, pitch 10 HP
• Versiones para entrada nominal 28 V DC o 48 V DC; rango de funcionamiento 12–68 V DC
• I²C, USB-C e IPMI opcional (VITA 46.11) para monitorización y control
• Diseñado según ANSI/VITA 62.0 y VITA 46.0; ingeniería para compatibilidad con MIL-STD

Datos técnicos (tabla)
Mecánica: Factor de forma: 3U VPX CC, refrigerado por aire; pitch: 10 HP / 2,0 in; dimensiones: 122,40 × 171,04 × 50,46 mm; peso: 1,2 kg (2,6 lb). Tensión de entrada: Nominal 28 V DC o 48 V DC según versión y keying; rango operativo 12–68 V DC; mínimo de arranque 12 V DC; mínimo de apagado 8 V DC; máximo continuo 68 V DC; pico máximo ±250 V por <1 ms. Potencia y eficiencia: Hasta 600 W de salida; protección contra polaridad inversa y sobretensión de entrada; comportamiento de reinicio automático para sobretensiones prolongadas. Protecciones: Sobretensión, subtensión, sobrecorriente, sobretemperatura, polaridad inversa y sobretensión de entrada; limitación de corriente por hardware; umbral térmico interno PCB 125 °C con salidas desactivadas por encima; aislamiento: 500 V entrada-salida / entrada-masa carcasa / salida-masa carcasa; resistencia masa-carcas­a a tierra de seguridad <10 mΩ (por confirmar). Gestión y control: Monitorización por microprocesador del estado de entrada, seis salidas, corrientes y temperaturas; interfaces: bus I²C, USB-C para comunicación/firmware, IPMI opcional (VITA 46.11); señales de control/estado: ENABLE, INHIBIT, FAIL, SYSRESET, detección de tensión, compartición de corriente y direccionamiento geográfico.

Especificaciones técnicas

• Modelo: VPX360 Air-cooled
• Marca: Kontron
• Potencia de salida: Hasta 600 W
• Factor de forma: 3U VPX CC, refrigerado por aire; pitch: 10 HP / 2,0 in
• Dimensiones: 122,40 × 171,04 × 50,46 mm
• Peso: 1,2 kg (2,6 lb)
• Tensión de entrada nominal: 28 V DC o 48 V DC (según versión)
• Rango de entrada: 12–68 V DC
• Arranque mínimo: 12 V DC; apagado mínimo: 8 V DC
• Pico máximo de entrada: ±250 V por <1 ms
• Múltiples salidas principales y auxiliares; secuenciación de alimentación programable
• Protecciones: sobretensión, subtensión, sobrecorriente, sobretemperatura, polaridad inversa, sobretensión de entrada; limitación de corriente hardware
• Protección térmica: umbral PCB interno 125 °C
• Aislamiento: 500 V entrada-salida, entrada-car­casa, salida-car­casa
• Interfaces de monitorización y control: I²C, USB-C, IPMI opcional (VITA 46.11)
• Diseñado para: ANSI/VITA 62.0 y VITA 46.0; ingeniería para MIL-STD-461, MIL-STD-704, MIL-STD-1275, MIL-STD-810 (pruebas de conformidad pendientes donde se indique)
