Tarjeta controlador de comunicación multivías CP348

CompactPCIen serieRS-232

Descripción

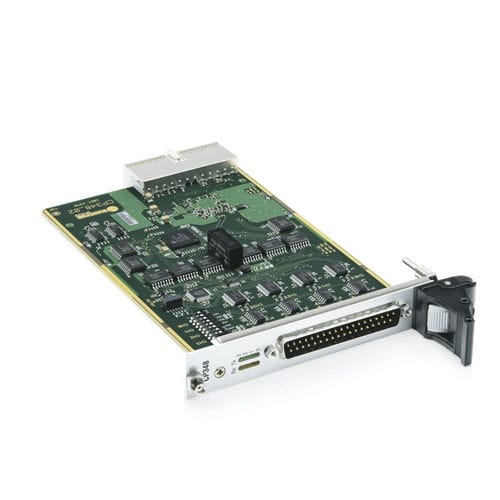

CP348 es una placa controladora serie cuádruple 3U CompactPCI diseñada para uso plug & play. Está basada en el Quad UART de bajo consumo Exar XR17V354 y proporciona cuatro canales serie independientes, configurables por canal para RS232, RS422 (full duplex) o RS485 (half duplex). Existen versiones para temperatura estándar y extendida.

Puntos clave

• Exar XR17V354 Quad UART, compatible con 16550 UART
• Configuración por canal: RS232, RS422 (full duplex), RS485 (half duplex)
• Aislamiento de 2 kV entre E/S y sistema
• Conector frontal DSUB de 37 pines; cable adaptador DSUB37 a 4× DSUB9 disponible
• Conectores y API compatibles con CP347 (requiere actualización de drivers)
• Soporte OS: Windows 10, Linux, VxWorks; otros SO a petición

Información del producto
La CP348 implementa cuatro canales serie controlados de forma independiente y es compatible con 16550 UART. Cada canal puede configurarse individualmente para RS232, RS422 o RS485. La placa utiliza un conector frontal DSUB de 37 pines y proporciona aislamiento de 2 kV entre las E/S y el sistema host. Se ofrece como accesorio un cable adaptador DSUB37 a 4× DSUB9. Los conectores y la API de la CP348 son compatibles con CP347; la migración requiere una actualización del controlador.

Datos técnicos
Controlador: Quad UART XR17V354
Característica: compatible 16550 UART
Canales: 4 controlados de forma independiente
Función: RS232, RS422, RS485 (configurable por canal)
Frontal: conector DSUB de 37 pines
Aislamiento: 2 kV entre E/S y sistema
Soporte OS: Windows 10, Linux, VxWorks; otros SO a petición
Accesorios: cable adaptador DSUB37 a 4× DSUB9
Disponibilidad: versiones para temperatura estándar y extendida

Características / especificaciones

• Controlador: Exar XR17V354 (Quad UART)
• Compatibilidad UART: compatible 16550
• Número de canales: 4 canales serie independientes
• Interfaces soportadas: RS232; RS422 (full duplex); RS485 (half duplex) — configurable por canal
• Conector frontal: DSUB de 37 pines (DSUB37)
• Aislamiento: 2 kV entre E/S y sistema
• Soporte OS: Windows 10, Linux, VxWorks; otros SO a petición
• Compatibilidad: conectores y API compatibles con CP347 (requiere actualización de drivers)
• Accesorio: cable adaptador DSUB37 a 4× DSUB9 disponible
• Variantes: versiones de temperatura estándar y extendida
