Ventanilla de observación para aplicaciones industriales Type 550

de vigilanciaATEXde acero inoxidable

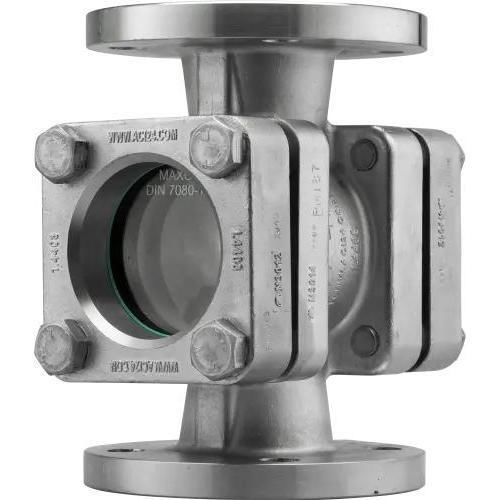

El visor de flujo ACI tipo 550 es un visor industrial para la supervisión visual de medios en tuberías bajo presión de servicio. Su cuerpo está fabricado en fundición de acero inoxidable 1.4408 y está diseñado para montaje entre bridas según DIN EN 1092-1.

Características clave

• Tamaños nominales: DN 15 – DN 200
• Presión nominal: PN 10 / PN 16 / PN 25 / PN 40 (máx. 40 barg)
• Rango de temperatura: -196 °C a +400 °C (según vidrio y juntas)
• Apto para medios líquidos y gaseosos
• Conexiones de brida: DIN EN 1092-1

Materiales y variantes

• Material estándar del cuerpo: fundición de acero inoxidable 1.4408
• Otros materiales bajo pedido: 1.0619 (acero fundido), Alloy C22 y otras aleaciones
• Sistema de juntas: juntas planas de fabricantes líderes (p. ej. Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE puro o modificado)
• Más de 50 materiales de juntas disponibles a pedido

Recubrimientos protectores y protección

• Recubrimiento HALAR®
• Recubrimiento FEP
• Disco protector de mica para el cristal

Opciones y accesorios (integrables en fábrica)

• Limpia-cristales SGW con láminas en PTFE, silicona o EPDM
• Iluminación LED (versiones ATEX disponibles a pedido)
• Dispositivos de pulverización / limpieza
• Rotor en PTFE
• Ejecución libre de aceites y grasas; versiones sin silicona con prueba de cráter disponibles

Dimensiones (valores seleccionados según DIN 11869)

• DN 15 — D (PN16)=95, D (PN25)=95, D (PN40)=95, BL=130, D1=32
• DN 20 — D (PN16)=105, D (PN25)=105, D (PN40)=105, BL=150, D1=32
• DN 25 — D (PN16)=115, D (PN25)=115, D (PN40)=115, BL=160, D1=48
• DN 32 — D (PN16)=140, D (PN25)=140, D (PN40)=140, BL=180, D1=48
• DN 40 — D (PN16)=150, D (PN25)=150, D (PN40)=150, BL=200, D1=65
• DN 50 — D (PN16)=165, D (PN25)=165, D (PN40)=165, BL=230, D1=80
• DN 65 — D (PN16)=185, D (PN25)=165, D (PN40)=165, BL=290, D1=80
• DN 80 — D (PN16)=200, D (PN25)=185, D (PN40)=185, BL=310, D1=100
• DN 100 — D (PN16)=220, D (PN25)=200, D (PN40)=200, BL=350, D1=125
• DN 125 — D (PN16)=250, D (PN25)=235, D (PN40)=235, BL=400, D1=150
• DN 150 — D (PN16)=285, D (PN25)=270, D (PN40)=270, BL=480, D1=175
• DN 200 — D (PN16)=340, D (PN25)=360, D (PN40)=375, BL=600, D1=175

Resumen rápido

• Presión máxima de servicio: hasta 40 barg
• Rango de temperatura: -196 °C a +400 °C (según aplicación)
• Para medios líquidos y gaseosos
• Tamaños nominales: DN 15–200
• Más de 50 materiales de juntas disponibles
• Accesorios y opciones integrables en fábrica
• Calidad pretestada / certificada (TÜV)

Especificaciones técnicas

• Denominación: Visor de flujo tipo 550
• Material del cuerpo: fundición de acero inoxidable 1.4408 (otros materiales bajo pedido)
• Norma de brida: DIN EN 1092-1 (PN 10 / PN 16 / PN 25 / PN 40)
• Tamaños nominales: DN 15 – DN 200
• Clase de presión: PN 10 / PN 16 / PN 25 / PN 40 (máx. 40 barg)
• Rango de temperatura: -196 °C a +400 °C (según vidrio y juntas)
• Opciones de juntas: Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE; y >50 materiales más
• Revestimientos opcionales: HALAR®, FEP; disco protector de mica
• Accesorios disponibles: limpia-cristales SGW, iluminación LED (ATEX bajo petición), dispositivos de pulverización, rotor en PTFE
• Certificaciones: TÜV (ISO 9001 y referencias módulo/2014/68/EU indicadas en la ficha técnica)
