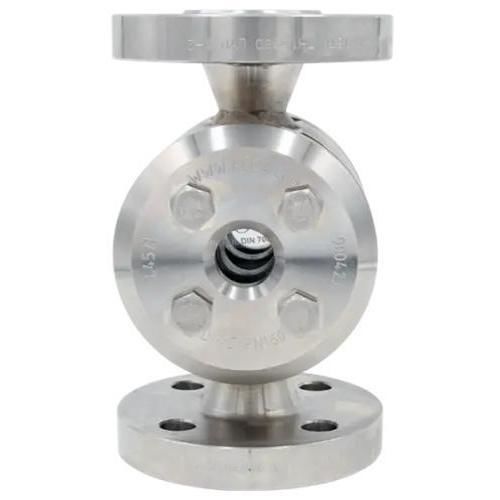

Ventanilla de observación con brida Type 520

cara de vidrio templadopara productos químicosde vidrio borosilicato

El visor de alta presión tipo 520 es un visor de caudal de alta resistencia diseñado para aplicaciones industriales de alta presión, que ofrece una construcción robusta resistente a la corrosión y visibilidad por ambos lados para una observación segura y en tiempo real del proceso. Características principales

• Diseñada para el uso industrial a alta presión con especial atención a la máxima seguridad operativa y durabilidad a largo plazo.
• Cuerpo robusto fabricado con aleaciones de acero inoxidable resistentes a la corrosión (estándar: 1.4571); bajo pedido, disponible en aleaciones con base de níquel o Hastelloy® para entornos altamente agresivos o sometidos a tensiones térmicas.
• Dos mirillas opuestas fabricadas con vidrio de borosilicato pretensado térmicamente fabricado según DIN 7080 para una observación clara y segura desde ambos lados y para una iluminación dirigida del medio.
• Conexión por brida: diseño de brida intermedia para bridas según DIN EN 1092-1 forma B2, lo que permite una integración estandarizada en sistemas de tuberías.
• Capacidad de presión: disponible para una amplia gama de presiones nominales hasta PN 400.
• Aplicaciones típicas: industrias química, farmacéutica, alimentaria y energética en las que existen medios de alta presión, alta temperatura o agresivos.

Tamaños nominales (DN)

• 25
• 40
• 50
• 65
• 80
• 100
• 125
• 150
• 200

Presión nominal (PN)

• 63
• 100
• 160
• 250
• 320
• 400

Opciones de temperatura

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Opciones

• Doble acristalamiento

Dimensiones (extracto por PN / DN)

• PN 63 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 185 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 211 / AL2 185
  • DN65 - BL 340 / D1 8 / AL1 239 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 264 / AL2 250
  • DN100 - BL 430 / D1 125 / AL1 324 / AL2 300
  • DN125 - BL 500 / D1 125 / AL1 354 / AL2 350
  • DN150 - BL 550 / D1 160 / AL1 435 / AL2 400
  • DN200 - BL 650 / D1 160 / AL1 505 / AL2 480
• PN 100 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 190 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 211 / AL2 195
  • DN65 - BL 340 / D1 65 / AL1 239 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 274 / AL2 250
  • DN100 - BL 430 / D1 125 / AL1 354 / AL2 290
  • DN125 - BL 500 / D1 125 / AL1 397 / AL2 350
• PN 160 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 195 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 241 / AL2 195
  • DN65 - BL 340 / D1 65 / AL1 296 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 294 / AL2 250
• PN 250 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 48 / AL1 196 / AL2 150
  • DN40 - BL 290 / D1 48 / AL1 221 / AL2 185
  • DN50 - BL 300 / D1 65 / AL1 255 / AL2 200
  • DN65 - BL 340 / D1 65 / AL1 279 / AL2 230
  • DN80 - BL 380 / D1 80 / AL1 334 / AL2 225
• PN 320 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 20 / AL1 186 / AL2 160
  • DN40 - BL 260 / D1 20 / AL1 201 / AL2 195
  • DN50 - BL 300 / D1 30 / AL1 230 / AL2 210
  • DN65 - BL 340 / D1 30 / AL1 254 / AL2 225
  • DN80 - BL 380 / D1 48 / AL1 289 / AL2 275
• PN 400 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 280 / D1 20 / AL1 210 / AL2 180
  • DN40 - BL 320 / D1 20 / AL1 220 / AL2 220
  • DN50 - BL 370 / D1 30 / AL1 240 / AL2 235

Características / especificaciones

• Denominación / modelo: Tipo 520
• Material del cuerpo (estándar): acero inoxidable 1.4571; otras aleaciones de alto rendimiento (a base de níquel, Hastelloy®) disponibles bajo pedido.
• Vidrio: vidrio de borosilicato pretensado térmicamente según DIN 7080, cristales dobles opuestos para observación por ambos lados.
• Norma de brida: DIN EN 1092-1 forma B2 (diseño de brida intermedia).
• Presión nominal máxima: hasta PN 400 (variantes de producto disponibles para PN 63, 100, 160, 250, 320, 400).
• Clasificación de temperatura: múltiples opciones de temperatura hasta 300 °C (la selección depende de la configuración).
• Opciones disponibles: doble acristalamiento y selecciones de material personalizables para medios agresivos o de alta temperatura.
