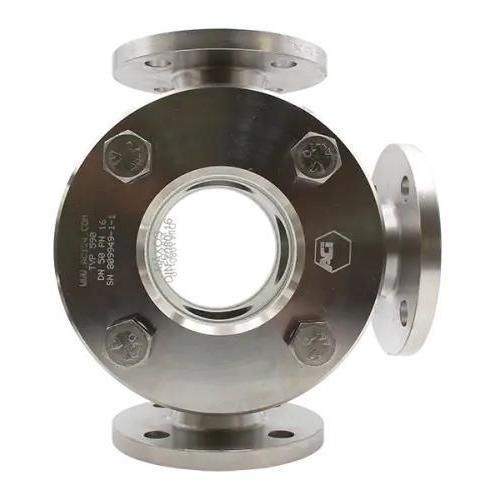

Ventanilla de observación de vidrio borosilicato Type 590

con bridade vigilanciapara soldar

Resumen del producto
El visor de flujo 3 vías Tipo 590 es un cristal de observación en construcción soldada, diseñado para montaje entre bridas (DIN EN 1092-1) y para presiones de trabajo de hasta 400 barg. Está destinado al control visual de medios líquidos y gaseosos y se ofrece en varios diámetros nominales y clases de presión.

Características clave

• Construcción soldada, adecuada para instalación en sistemas existentes.
• Conexiones de brida según DIN EN 1092-1.
• Apto para medios líquidos y gaseosos.
• Vidrio estándar: vidrio borosilicatado (temperatura estándar hasta 280 °C).
• Con disco de protección de mica: resistencia térmica hasta 300 °C; hasta 320 °C con vidrios de seguridad MAXOS® (DIN 7080).

Tamaños nominales disponibles (DN)

• DN 50
• DN 65
• DN 80
• DN 100
• DN 125
• DN 150
• DN 200

Presiones nominales disponibles (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160
• PN 250
• PN 320
• PN 400

Opciones de temperatura (ejemplos)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Opciones / Accesorios

• Limpiador SGW con hoja PTFE o silicona
• Iluminación LED para zonas Ex y no-Ex
• Revestimientos protectores FEP o Halar®
• Discos de protección de mica
• Doble acristalamiento Tipo 590D (opciones de seguridad MAXOS®)
• Construcciones especiales / fabricación a medida posibles
• Ejemplos de accesorios: luces LED, pantallas protectoras FEP, discos de mica redondos

Dimensiones / notas de plano

• Longitud entre caras: DIN EN 558-1 FTF 2 (longitudes estándar).
• Dimensiones de brida: DIN EN 1092-1.
• Visor libre (D1) — valores típicos por DN: DN 50 → 100 mm; DN 65 → 150 mm; DN 80 → 175 mm; DN 100 → 175 mm; DN 125 → 175 mm; DN 150 → 175 mm; DN 200 → 240 mm.
• Las medidas corresponden a PN 16; otras clases de presión pueden modificar dimensiones. Dimensiones y normas especiales disponibles a petición.

Certificaciones y calidad

• Fabricado por ACI Industriearmaturen GmbH; calidad certificada (p. ej. TÜV / ISO 9001, referencias en la ficha del producto).

Especificaciones técnicas

• Modelo: Tipo 590 (construcción soldada, 3 vías)
• Fabricante / marca: ACI Industriearmaturen GmbH
• Presión de servicio: hasta 400 barg (opciones PN 16 – PN 400)
• Tamaños nominales: DN 50 – DN 200
• Norma de bridas: DIN EN 1092-1
• Longitud entre caras estándar: DIN EN 558-1, FTF 2
• Vidrio estándar: borosilicato (temp. máx. de servicio hasta 280 °C)
• Temperatura aumentada con protección de mica: hasta 300 °C; con vidrios de seguridad MAXOS® hasta 320 °C
• Estanqueidad: juntas planas en amplia gama >50 materiales (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.)
• Opciones: limpiadores, iluminación LED (Ex y no-Ex), recubrimientos protectores (FEP, Halar®), discos de mica, doble acristalamiento 590D, construcciones especiales
• Medios compatibles: líquidos y gaseosos
