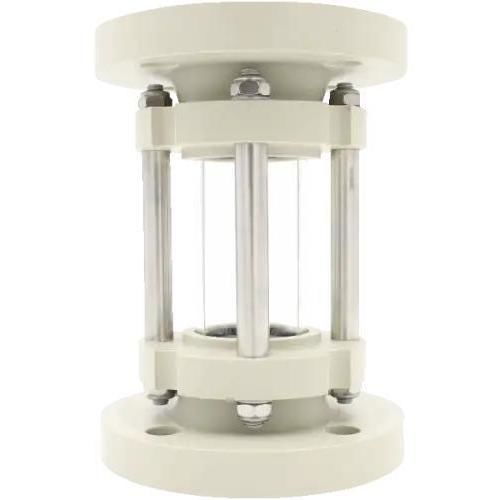

Ventanilla de observación para aplicaciones industriales Type 620K

de vigilanciade vidrio borosilicatocon brida

Visor tubular de plástico para monitorizar el flujo en tuberías cuando no se pueden emplear materiales metálicos. Suministrado totalmente montado para funcionamiento sin mantenimiento. Opciones de material de brida en plástico y juntas elastoméricas que evitan el contacto del medio con piezas de acero.

Información del producto

• Construcción: bridas macizas de plástico (PP, PVC o PVDF) que alojan un tubo de vidrio borosilicato sellado con juntas tóricas NBR o Viton®; diseño que evita el contacto entre el medio y las piezas metálicas
• Conexiones de brida: compatibles con DIN EN 1092-1 (adaptables a otros estándares bajo solicitud)
• Entrega: totalmente montado en fábrica; componentes susceptibles de desgaste reemplazables para reducir tiempos de inactividad

Opciones clave

• Presión nominal: PN 10
• Presión de trabajo máxima: hasta 10 barg
• Temperatura: resistente al calor hasta 100 °C
• Medios: apto para medios líquidos y gaseosos
• Tamaños nominales disponibles (DN): 25, 32, 40, 50, 65, 80, 100, 150

Dimensiones (sección / datos de brida)

• DN 25: D = 115 mm, d = 32 mm, L = 160 mm, L1 = 46 mm, LK = 85 mm, n x d2 = 4 x ø14
• DN 32: D = 140 mm, d = 40 mm, L = 180 mm, L1 = 58 mm, LK = 100 mm, n x d2 = 4 x ø18
• DN 40: D = 150 mm, d = 50 mm, L = 200 mm, L1 = 70 mm, LK = 110 mm, n x d2 = 4 x ø18
• DN 50: D = 165 mm, d = 63 mm, L = 230 mm, L1 = 92 mm, LK = 125 mm, n x d2 = 4 x ø18
• DN 65: D = 185 mm, d = 75 mm, L = 290 mm, L1 = 116 mm, LK = 145 mm, n x d2 = 4 x ø18
• DN 80: D = 200 mm, d = 90 mm, L = 310 mm, L1 = 126 mm, LK = 160 mm, n x d2 = 8 x ø18
• DN 100: D = 220 mm, d = 110 mm, L = 350 mm, L1 = 160 mm, LK = 180 mm, n x d2 = 8 x ø18
• DN 150: D = 285 mm, d = 160 mm, L = 480 mm, L1 = 240 mm, LK = 240 mm, n x d2 = 8 x ø22

Especificaciones técnicas

• Modelo / tipo: 620K
• Materiales: bridas en PP, PVC o PVDF; tubo en vidrio borosilicato
• Sellado: juntas tóricas NBR o Viton®
• Norma de brida: DIN EN 1092-1 (adaptable)
• Presión nominal: PN 10 (presión de trabajo máx. hasta 10 barg)
• Resistencia a la temperatura: hasta 100 °C
• Medios aptos: líquidos y gases
• Tamaños nominales: DN 25–150
• Estado de entrega: totalmente montado
