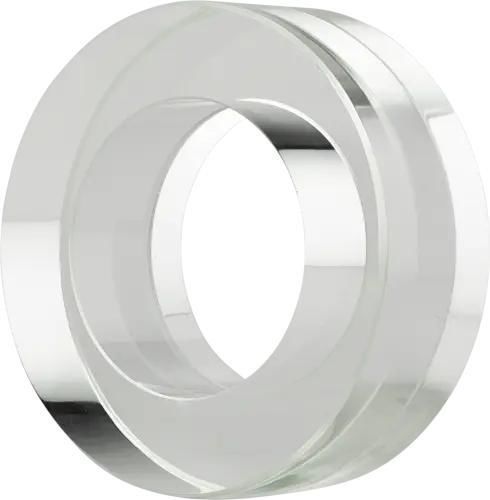

Ventanilla de observación para aplicaciones industriales Type 641

de vigilanciade vidrio borosilicatocon brida

El visor intermedio tipo 641 es un visor tubular compacto para monitorización visual de procesos, diseñado para una instalación compacta entre bridas conforme a DIN EN 1092-1. Es adecuado para medios líquidos y gaseosos y permite el retrofit en sistemas existentes incluso con espacio de instalación limitado.

Características clave

• Diseño para montaje entre bridas WN (DIN EN 1092-1)
• Construcción tubular con anillo de vidrio compacta, apta para retrofit
• Apto para medios líquidos y gaseosos

Materiales y resistencia térmica

• Estándar: vidrio borosilicatado (resistente al calor hasta 280 °C)
• Vidrio acrílico disponible como alternativa (ver tabla de dimensiones/presiones para límites)

Opciones

• Recubrimiento FEP o Halar®
• Longitudes a medida

Datos técnicos / Especificaciones

• Modelo: Visor tubular con anillo de vidrio tipo 641
• Marca: ACI Industriearmaturen
• Brida estándar: brida WN tipo 11 según DIN EN 1092-1
• Tamaños nominales (DN): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125
• Presión nominal (PN): 25, 40
• Temperatura (vidrio borosilicato estándar): hasta 280 °C; otras clases disponibles: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C
• Opciones: recubrimiento FEP o Halar®; longitudes a medida
• Dimensiones y datos relacionados (para L = 50 mm) por DN:
  • DN 10 — Di 14 mm; Da 40 mm; Peso (borosilicato) 0,13 kg; Peso (acrílico) 0,07 kg; PS (máx) 40 barg / 25 barg
  • DN 15 — Di 18 mm; Da 45 mm; Peso 0,16 kg / 0,08 kg; PS 40 / 25
  • DN 20 — Di 22 mm; Da 58 mm; Peso 0,27 kg / 0,13 kg; PS 40 / 25
  • DN 25 — Di 29 mm; Da 68 mm; Peso 0,36 kg / 0,18 kg; PS 40 / 25
  • DN 32 — Di 38 mm; Da 79 mm; Peso 0,46 kg / 0,22 kg; PS 40 / 20
  • DN 40 — Di 44 mm; Da 88 mm; Peso 0,56 kg / 0,27 kg; PS 40 / 20
  • DN 50 — Di 55 mm; Da 102 mm; Peso 0,71 kg / 0,34 kg; PS 40 / —
  • DN 65 — Di 71 mm; Da 122 mm; Peso 0,94 kg / 0,46 kg; PS 25 / —
  • DN 80 — Di 83 mm; Da 138 mm; Peso 1,16 kg / 0,56 kg; PS 25 / —
  • DN 100 — Di 108 mm; Da 158 mm; Peso 1,27 kg / 0,62 kg; PS 25 / —
  • DN 125 — Di 132 mm; Da 188 mm; Peso 1,71 kg / 0,83 kg; PS 20 / —
• Notas: pesos en kg para L = 50 mm; PS = presión máxima de servicio en barg; otros materiales, tamaños, longitudes y estándares de brida disponibles a petición
