Ventanilla de observación para aplicaciones industriales Type 550A

de vigilanciapara productos químicosATEX

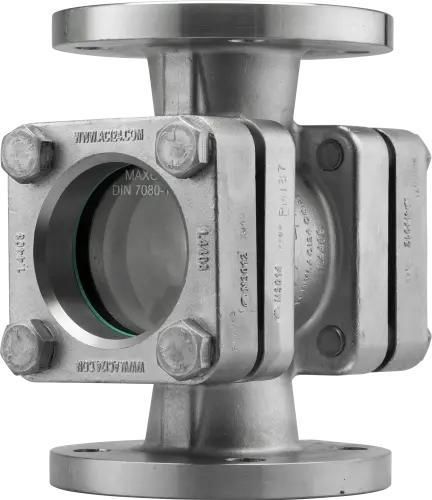

La mirilla de caudal ACI tipo 550A es una robusta mirilla industrial diseñada para el control visual de medios en tuberías bajo presión de servicio y montada con brida según ASME B16.5. Está fabricada para ofrecer durabilidad y resistencia a la corrosión, al tiempo que ofrece múltiples opciones de materiales y accesorios para aplicaciones químicas y térmicas exigentes. Diseño y aplicación

• Cuerpo: fundición de acero inoxidable 1.4408 (alta resistencia a la corrosión y resistencia mecánica).
• Instalación: brida a brida entre contrabridas de acuerdo con ASME B16.5 (Clase 150 / 300 lbs).
• Normas y conformidad: fabricado de acuerdo con DIN 11869 (anteriormente DIN 3237); los cálculos de diseño y resistencia se ajustan a PED 2014/68/EU y AD 2000.

Tamaños nominales (NPS)

• 1/2"
• 3/4"
• 1"
• 1 1/4"
• 1 1/2"
• 2"
• 2 1/2"
• 3"
• 4"
• 5"
• 6"
• 8"

Presión nominal (Clase)

• 150 lbs
• 300 lbs

Opciones de temperatura / clasificaciones

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Sistema de juntas (ejemplos estándar)

• Frenzelit novaphit® MST XP
• KlingerSil® C4400
• Garlock Gylon®
• PTFE (puro o modificado)
• Más de 50 materiales de sellado adicionales disponibles bajo pedido

Recubrimientos protectores opcionales/protección de placas

• Recubrimiento HALAR®
• Recubrimiento FEP
• Disco protector de mica

Equipamientos adicionales y opciones integrables en fábrica

• Limpiacristales SGW (escobillas de PTFE, silicona o EPDM)
• Dispositivos pulverizadores para la limpieza
• Luces LED (versiones opcionales con homologación ATEX para zonas con riesgo de explosión)
• Limpiacristales SGW con PTFE/silicona/EPDM, Luces LED para zonas Ex y no Ex, dispositivo pulverizador, revestimiento FEP o Halar®, discos de mica, rotor de PTFE
• Disponible diseño sin aceite ni grasa y diseño sin silicona (incluida prueba de cráter)

Ejecución / geometría de brida

• NPS 1/2" - 2": bridas rectangulares
• NPS 2 1/2" - 8": bridas circulares

Dimensiones (valores seleccionados en mm)

• NPS 1/2": D (Clase 150) = 89; D (Clase 300) = 95,2; BL = 130; D1 = 32
• NPS 3/4": D (Clase 150) = 98; D (Clase 300) = 117,3; BL = 150; D1 = 32
• NPS 1": D (Clase 150) = 108; D (Clase 300) = 123,8; BL = 160; D1 = 48
• NPS 1 1/4": D (Clase 150) = 118; D (Clase 300) = 133,4; BL = 180; D1 = 48
• NPS 1 1/2": D (Clase 150) = 127; D (Clase 300) = 155,6; BL = 200; D1 = 65
• NPS 2": D (Clase 150) = 152; D (Clase 300) = 165,1; BL = 230; D1 = 80
• NPS 2 1/2": D (Clase 150) = 178; D (Clase 300) = 190,5; BL = 290; D1 = 80
• NPS 3": D (Clase 150) = 191; D (Clase 300) = 209,6; BL = 310; D1 = 100
• NPS 4": D (Clase 150) = 228; D (Clase 300) = 254; BL = 350; D1 = 125
• NPS 5": D (Clase 150) = 254; D (Clase 300) = 279,4; BL = 400; D1 = 150
• NPS 6": D (Clase 150) = 279; D (Clase 300) = 317,5; BL = 480; D1 = 175
• NPS 8": D (Clase 150) = 343; D (Clase 300) = 381; BL = 600; D1 = 175

Notas sobre materiales y variantes

• Material estándar: fundición de acero inoxidable 1.4408.
• Otros materiales disponibles bajo pedido (por ejemplo, fundición de acero 1.0619 o aleación C22) según especificación del cliente.

Características / especificaciones técnicas

• Fabricante / marca: ACI Industriearmaturen GmbH
• Modelo / denominación: Visor de caudal tipo 550A
• Material del cuerpo: fundición de acero inoxidable 1.4408 (alternativas bajo pedido)
• Norma de brida: ASME B16.5 (contrabridas compatibles)
• Nivel de presión: Clase 150 / 300 lbs (máx. aprox. 40 barg como se indica)
• Rango de temperatura: -10°C a 280°C (opciones hasta 300°C)
• Adecuado para: medios líquidos y gaseosos
• Tamaños nominales: 1/2" - 8" (NPS)
• Sellado: amplia gama de materiales de juntas, incluidos Frenzelit novaphit® MST XP, KlingerSil® C4400, Garlock Gylon®, PTFE
• Normas y homologaciones: DIN 11869, PED 2014/68/UE, AD 2000
• Accesorios / opciones de fábrica: rascadores, luces LED (ATEX opcional), dispositivo pulverizador, revestimientos protectores (FEP, HALAR®), discos de mica, rotor de PTFE, variantes sin aceite/grasa y sin silicona
