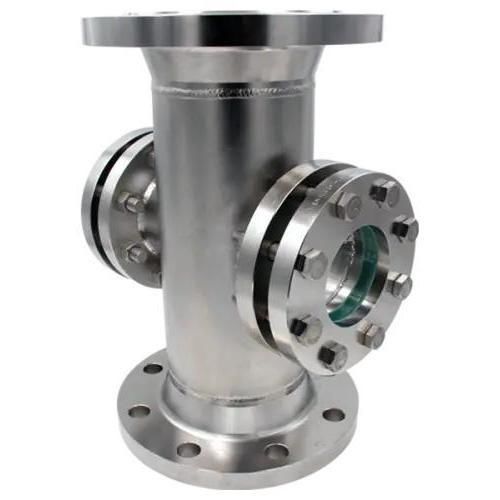

Ventanilla de observación de vigilancia Type 530

ATEXpara atmósfera explosivade vidrio borosilicato

El visor de caudal Tipo 530 es un visor de caudal robusto y soldado, diseñado para su instalación entre bridas (DIN EN 1092-1) y para presiones de servicio de hasta 63 barg. Es adecuado para medios líquidos y gaseosos, está disponible en una amplia gama de tamaños nominales y temperaturas, y se puede suministrar con muchas opciones y diseños personalizados. Información del producto

• Construcción soldada, diseñada para presiones de servicio de hasta 63 barg y apta para el montaje posterior en sistemas existentes gracias a las longitudes estándar según DIN EN 558-1.
• Conexiones de brida según DIN EN 1092-1.
• Vidrio estándar: vidrio de borosilicato (apto hasta 280 °C). Tamaños nominales (DN)
  • Tamaños nominales disponibles DN: 25, 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400 (DN 25 - 400)
  Presión nominal (PN)
  • Presiones nominales disponibles: PN 10, PN 16, PN 25, PN 40, PN 63
  Calificaciones de temperatura
  • Límites de temperatura estándar y seleccionables (ejemplos mostrados en la página): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C
  Opciones
  • Limpiaparabrisas SGW con rasqueta de PTFE o silicona
  • Iluminación LED para zonas Ex y no Ex
  • Recubrimiento FEP o Halar®
  • Disco de protección de mica
  • Doble acristalamiento (tipo 530D)
  • Construcciones especiales / diseños personalizados
  Dimensiones (cara a cara y dimensiones relacionadas por PN / DN)
  • PN 10:
    • DN 25 - BL 160, D1 22, AL 284
    • DN 40 - BL 200, D1 35, AL 261
    • DN 50 - BL 230, D1 45, AL 262
    • DN 80 - BL 310, D1 55, AL 337
    • DN 100 - BL 350, D1 84, AL 372
    • DN 125 - BL 400, D1 107, AL 422
    • DN 150 - BL 480, D1 132, AL 462
    • DN 200 - BL 600, D1 160, AL 570
    • DN 250 - BL 730, D1 160, AL 641
    • DN 300 - BL 850, D1 160, AL 693
    • DN 350 - BL 980, D1 160, AL 741
    • DN 400 - BL 1100, D1 160, AL 792
  • PN 16:
    • DN 25 - BL 160, D1 22, AL 285
    • DN 40 - BL 200, D1 35, AL 260
    • DN 50 - BL 230, D1 45, AL 260
    • DN 80 - BL 310, D1 55, AL 340
    • DN 100 - BL 350, D1 84, AL 380
    • DN 125 - BL 400, D1 107, AL 420
    • DN 150 - BL 480, D1 132, AL 470
    • DN 200 - BL 600, D1 160, AL 580
    • DN 250 - BL 730, D1 160, AL 650
    • DN 300 - BL 850, D1 160, AL 700
    • DN 350 - BL 980, D1 160, AL 750
    • DN 400 - BL 1100, D1 160, AL 800
  • PN 25:
    • DN 25 - BL 160, D1 22, AL 284
    • DN 40 - BL 200, D1 35, AL 261
    • DN 50 - BL 230, D1 45, AL 272
    • DN 80 - BL 310, D1 55, AL 347
    • DN 100 - BL 350, D1 84, AL 392
    • DN 125 - BL 400, D1 107, AL 432
    • DN 150 - BL 480, D1 132, AL 482
    • DN 200 - BL 600, D1 160, AL 610
    • DN 250 - BL 730, D1 160, AL 681
    • DN 300 - BL 850, D1 160, AL 733
    • DN 350 - BL 980, D1 160, AL 781
    • DN 400 - BL 1100, D1 160, AL 832
    • PN 40:
      • DN 25 - BL 160, D1 22, AL 284
      • DN 40 - BL 200, D1 35, AL 271
      • DN 50 - BL 230, D1 45, AL 272
      • DN 80 - BL 310, D1 55, AL 357
      • DN 100 - BL 350, D1 84, AL 402
      • DN 125 - BL 400, D1 107, AL 452
      • DN 150 - BL 480, D1 132, AL 502
      • DN 200 - BL 600, D1 160, AL 610
      • DN 250 - BL 730, D1 160, AL 681
      • DN 300 - BL 850, D1 160, AL 733
      • DN 350 - BL 980, D1 160, AL 781
      • DN 400 - BL 1100, D1 160, AL 832
    • PN 63:
      • DN 25 - BL 160, D1 22, AL 306
      • DN 40 - BL 200, D1 35, AL 349
      • DN 50 - BL 230, D1 45, AL 352
      • DN 80 - BL 310, D1 55, AL 417
      • DN 100 - BL 350, D1 84, AL 448
      • DN 125 - BL 400, D1 107, AL 500
      • DN 150 - BL 480, D1 132, AL 598
      • DN 200 - BL 600, D1 160, AL 696
      • DN 250 - BL 730, D1 160, AL 767
      • DN 300 - BL 850, D1 160, AL 867
      • DN 350 - BL 980, D1 160, AL 819
      • DN 400 - BL 1100, D1 160, AL 918
    Accesorios / Complementos
    • Discos redondos de mica (protección contra influencias químicas o vapor)
    • Limpiavidrios (limpieza manual)
    • Luces LED en diferentes diseños
    • Pantallas protectoras FEP / revestimientos
    Características / Especificaciones
    • Marca: ACI Industriearmaturen GmbH
    • Denominación comercial (modelo): Tipo 530
    • Nombre del producto: Visor de caudal tipo 530 PN 10/63
    • Norma de brida: DIN EN 1092-1
    • Longitudes estándar: según DIN EN 558-1 (apto para reequipamiento)
    • Presión de servicio: hasta 63 barg (según DN / diseño)
    • Tamaños nominales: DN 25 - DN 400
    • Gama de temperaturas: vidrio de borosilicato estándar hasta 280 °C; con protección de mica hasta 300 °C; con mirilla de seguridad MAXOS® hasta 320 °C
    • Medios: para medios líquidos y gaseosos
    • Sellado: juntas planas de una amplia selección (>50 materiales de sellado), ejemplos incluyen PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
    • Opciones disponibles: rascador (PTFE/silicona), iluminación LED (Ex / no Ex), revestimiento FEP/Halar®, disco de protección de mica, doble acristalamiento (530D), construcciones especiales
    • Diseños personalizados y accesorios disponibles
    • Certificaciones mostradas en la página: TÜV / ISO 9001 y declaraciones de conformidad (como se muestra)
