Ventanilla de observación para aplicaciones industriales Type 622

de vigilanciapara aplicaciones higiénicasde acero inoxidable

Descripción

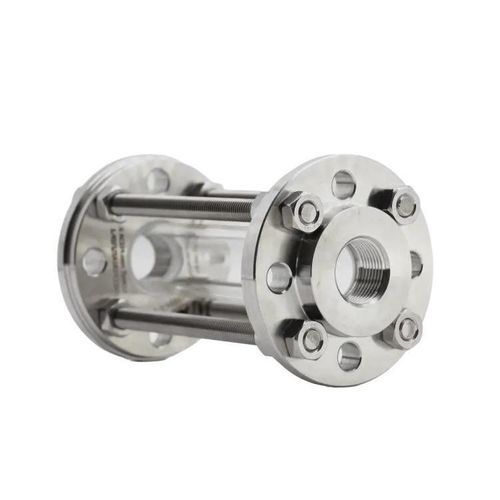

El visor tubular ACI Tipo 622 proporciona una vista completa de 360° del medio del proceso a través de un cilindro de vidrio borosilicatado montado entre dos bridas. Diseñado para monitorización visual en tuberías y equipos, se suministra con rosca interna conforme a DIN EN ISO 228-1 y es apto para medios líquidos y gaseosos.

Características principales

• Monitorización a 360° mediante cilindro de vidrio borosilicatado (Borosilicato 3.3, DIN ISO 3585).
• Bridas estándar en acero inoxidable 1.4571 (316Ti); materiales alternativos bajo petición: P265GH, Hastelloy®, aceros dúplex y otras aleaciones.
• Amplia gama (>50) de materiales de juntas planas: fibra, PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400, etc., seleccionables según medio, temperatura y presión.
• Diseño casi sin espacios muertos para procesos con exigencias higiénicas.
• Protección contra impactos opcional (cubierta PETg o chapa perforada) para zonas con riesgo mecánico elevado.
• Dimensionado para presiones de trabajo máximas hasta 16 barg y resistencia térmica hasta 300 °C según configuración.

Tamaños, presiones nominales y opciones

• Tamaños nominales (NPS): 3/8" , 1/2" , 3/4" , 1" , 1 1/2" , 2" .
• Presión nominal (PN): 16 (presión de trabajo máxima hasta 16 barg).
• Valores de temperatura: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C (según configuración).
• Personalización: longitudes a medida; protección antichoque en PETg o chapa perforada; otras normas de brida y materiales bajo petición.

Especificaciones técnicas

• Material del vidrio: vidrio borosilicatado 3.3 (DIN ISO 3585).
• Material de brida estándar: acero inoxidable 1.4571 (316Ti); opcional: P265GH, Hastelloy®, aceros dúplex, otras aleaciones bajo petición.
• Rosca: rosca interna según DIN EN ISO 228-1.
• Medios compatibles: líquidos y gases.
• Presión máxima de servicio: hasta 16 barg (PN 16, según tamaño/configuración).
• Temperatura máxima (según configuración y junta): hasta 300 °C.
• Estanqueidad: juntas planas de una amplia gama (>50) de materiales (PTFE, NBR, novaphit® MST‑XP, KlingerSil® C4400, juntas de fibra, etc.).
• Opciones: longitudes especiales, protección antichoque (PETg o chapa perforada), materiales especiales bajo petición.
• Dimensiones y pesos por tamaño nominal:
  • 3/8" — D = 95 mm; Peso = 2,3 kg; PS = 16 barg
  • 1/2" — D = 95 mm; Peso = 2,3 kg; PS = 16 barg
  • 3/4" — D = 105 mm; Peso = 2,9 kg; PS = 16 barg
  • 1" — D = 115 mm; Peso = 3,5 kg; PS = 16 barg
  • 1 1/2" — D = 150 mm; Peso = 6,2 kg; PS = 16 barg
  • 2" — D = 175 mm; Peso = 8,2 kg; PS = 16 barg
• Otros tamaños, longitudes y normas de brida disponibles bajo petición.
