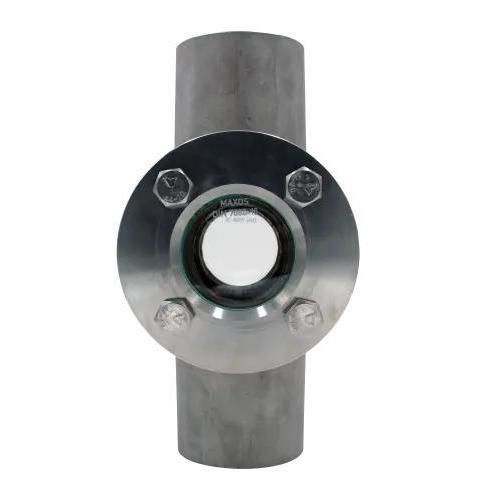

Ventanilla de observación para atmósfera explosiva Type 531

de vidrio borosilicatopara soldar

La mirilla de flujo soldada tipo 531 está diseñada para la inspección visual de medios líquidos y gaseosos directamente en las tuberías. Se ofrece en varias dimensiones nominales y clases de presión, con opciones de vidrio y estanqueidad para cumplir requisitos de proceso específicos.

Resumen

• Construcción soldada para integración directa en sistemas de tubería.
• Diseñada para presiones de servicio hasta 63 barg (según DN y configuración).
• Vidrio estándar de borosilicato hasta 280 °C; con discos protectores de mica y vidrios de seguridad MAXOS® hasta 300 °C o 320 °C.
• Apta para medios líquidos y gaseosos.
• Posibilidad de longitudes especiales y construcciones a medida; se pueden montar diversos accesorios.

Gamas disponibles (según datos técnicos)

• Diámetros nominales (DN): 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400
• Presiones nominales (PN): 10, 16, 25, 40, 63
• Opciones de temperatura (ejemplos): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Opciones y accesorios

• Limpiador SGW con hoja de PTFE o silicona
• Iluminación LED para zonas Ex y no-Ex
• Revestimiento FEP o Halar®
• Discos de protección de mica
• Versión con doble acristalamiento: tipo 531D
• Construcciones especiales y soluciones a medida

Dimensiones (selección)

• DN → 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400
• BL (longitud cara a cara mm): 200 | 230 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100
• D1 (mm): 35 | 45 | 55 | 83 | 107 | 132 | 160 | 160 | 160 | 160 | 160
• AL (mm): 260 | 260 | 340 | 380 | 420 | 470 | 580 | 650 | 700 | 750 | 800
• C (mm): 48.3 | 60.3 | 88.9 | 114.3 | 139.7 | 168.3 | 168.3 | 219.1 | 273 | 355.6 | 406.4
• WT (espesor de pared mm): 2.6 | 2.9 | 3.2 | 3.6 | 4.0 | 4.5 | 6.3 | 7.1 | 8.0 | 8.8 | 11.0
• Nota: Las dimensiones corresponden a PN 16 cuando es constructivamente posible; otras clases de presión pueden modificar las cotas. La confirmación de pedido / el plano cliente son vinculantes para las dimensiones finales.

Especificaciones técnicas

• Tipo de producto: mirilla de flujo, extremos soldados (tipo 531)
• Modelo: tipo 531
• Presión máxima de servicio: hasta 63 barg (según DN y configuración)
• Diámetros nominales: DN 40 – DN 400
• Clases PN disponibles: PN 10, PN 16, PN 25, PN 40, PN 63
• Vidrio estándar: borosilicato (hasta 280 °C)
• Opción alta temperatura: disco protector de mica y vidrio de seguridad MAXOS® hasta 300 °C o 320 °C
• Estanqueidad: juntas planas en múltiples materiales (fibras, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otros)
• Medios: apto para líquidos y gases
• Accesorios: luces LED, recubrimientos FEP, discos de mica, limpiadores para visor, etc.
• Características especiales: opción de doble acristalamiento (531D), longitudes y construcciones especiales

Certificaciones y calidad

• Certificaciones típicas: TÜV / ISO 9001 (consultar al fabricante para certificados vigentes)
• Nota de conformidad: referencias del fabricante a 2014/68/UE (Anexo III) y directivas aplicables
