Ventanilla de observación para aplicaciones industriales Type 640

de vigilanciade vidrio borosilicatocon brida

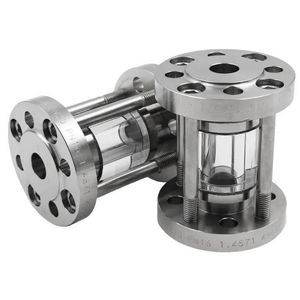

El visor tubular intermedio Tipo 640 es una solución compacta en línea para el control visual del proceso de medios en tuberías, diseñado para ser instalado entre bridas en V (brida en V tipo 11) según DIN EN 1092-1. Es apto para medios líquidos y gaseosos y puede configurarse para una amplia gama de tamaños nominales, presiones y temperaturas.

Concepción y aplicaciones

• Visor intermedio (en línea) para instalación entre bridas en V (brida en V tipo 11) según DIN EN 1092-1.
• Solución compacta que permite una integración que ahorra espacio en sistemas existentes.
• Aplicable a medios líquidos y gaseosos.

Materiales y temperatura / presión

• Material estándar: vidrio de borosilicato templado — alta resistencia a esfuerzos térmicos y químicos; temperatura máxima de servicio estándar hasta 280 °C.
• Material alternativo: vidrio acrílico (indicado en la tabla para algunas propiedades).
• Presión de trabajo estándar: hasta 16 barg (dependiendo del tamaño nominal; presiones superiores a 16 barg posibles para diámetros nominales mayores en configuraciones específicas).

Tamaños nominales disponibles (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500

Opciones de temperatura

• 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C

Opciones

• Recubrimiento FEP o Halar®.
• Longitudes totales personalizadas disponibles a petición.

Dimensiones y datos (extracto de la tabla de la pieza; pesos indicados para L = 50 mm)

• Encabezado de tabla: DN — Di [mm] — Da [mm] — Peso² [kg] — Peso³ [kg] — PS² [barg] — PS³ [barg]
• DN 10: Di 14 mm — Da 40 mm — Peso² 0.13 kg — Peso³ 0.07 kg — PS² 16 barg — PS³ 16 barg
• DN 15: Di 18 mm — Da 45 mm — Peso² 0.16 kg — Peso³ 0.08 kg — PS² 16 barg — PS³ 16 barg
• DN 20: Di 22 mm — Da 58 mm — Peso² 0.27 kg — Peso³ 0.13 kg — PS² 16 barg — PS³ 16 barg
• DN 25: Di 29 mm — Da 68 mm — Peso² 0.36 kg — Peso³ 0.18 kg — PS² 16 barg — PS³ 16 barg
• DN 32: Di 38 mm — Da 79 mm — Peso² 0.46 kg — Peso³ 0.22 kg — PS² 16 barg — PS³ 16 barg
• DN 40: Di 44 mm — Da 88 mm — Peso² 0.56 kg — Peso³ 0.27 kg — PS² 16 barg — PS³ 16 barg
• DN 50: Di 55 mm — Da 102 mm — Peso² 0.71 kg — Peso³ 0.34 kg — PS² 16 barg — PS³ 16 barg
• DN 65: Di 71 mm — Da 122 mm — Peso² 0.94 kg — Peso³ 0.46 kg — PS² 16 barg — PS³ 16 barg
• DN 80: Di 83 mm — Da 138 mm — Peso² 1.16 kg — Peso³ 0.58 kg — PS² 16 barg — PS³ 16 barg
• DN 100: Di 108 mm — Da 158 mm — Peso² 1.27 kg — Peso³ 0.62 kg — PS² 16 barg — PS³ 10 barg
• DN 125: Di 132 mm — Da 188 mm — Peso² 1.71 kg — Peso³ 0.83 kg — PS² 16 barg — PS³ 10 barg
• DN 150: Di 160 mm — Da 212 mm — Peso² 1.85 kg — Peso³ 0.90 kg — PS² 16 barg — PS³ 10 barg
• DN 200: Di 208 mm — Da 268 mm — Peso² 2.73 kg — Peso³ 1.32 kg — PS² 16 barg — PS³ 8 barg
• DN 250: Di 260 mm — Da 320 mm — Peso² 3.28 kg — Peso³ 1.61 kg — PS² 10 barg — PS³ 8 barg
• DN 300: Di 310 mm — Da 378 mm — Peso² 4.41 kg — Peso³ 2.17 kg — PS² 10 barg — PS³ 8 barg
• DN 350: Di 341 mm — Da 430 mm — Peso² 6.20 kg — Peso³ 3.18 kg — PS² 10 barg — PS³ 6 barg
• DN 400: Di 392 mm — Da 482 mm — Peso² 7.10 kg — Peso³ 3.64 kg — PS² 10 barg — PS³ 6 barg
• DN 450: Di 443 mm — Da 532 mm — Peso² 7.80 kg — Peso³ 4.02 kg — PS² 10 barg — PS³ 6 barg
• DN 500: Di 494 mm — Da 585 mm — Peso² 8.90 kg — Peso³ 4.55 kg — PS² 10 barg — PS³ 6 barg
• Notas: ² = vidrio borosilicato; ³ = vidrio acrílico; pesos en [kg] para L = 50 mm; ⁵ = presión máxima de servicio en [barg]. Otros materiales, tamaños, longitudes y normas de bridas disponibles a petición.

Características / Especificaciones

• Modelo / serie: Tipo 640 (visor tubular intermedio).
• Norma de brida: brida en V tipo 11 según DIN EN 1092-1 (diseño de brida intermedia).
• Tamaños nominales: DN 10 – DN 500 (tamaños específicos listados arriba).
• Presión máxima estándar de servicio: hasta 16 barg (según el DN; ver valores PS por tamaño), las variantes en acrílico tienen valores PS distintos según la tabla.
• Temperatura máxima estándar (vidrio borosilicato): hasta 280 °C.
• Material estándar: vidrio borosilicato templado; vidrio acrílico disponible para ciertas configuraciones.
• Opciones disponibles: recubrimiento FEP o Halar®; longitudes totales personalizadas y fabricación a medida bajo pedido.
• Destinado al control visual de medios líquidos y gaseosos.
