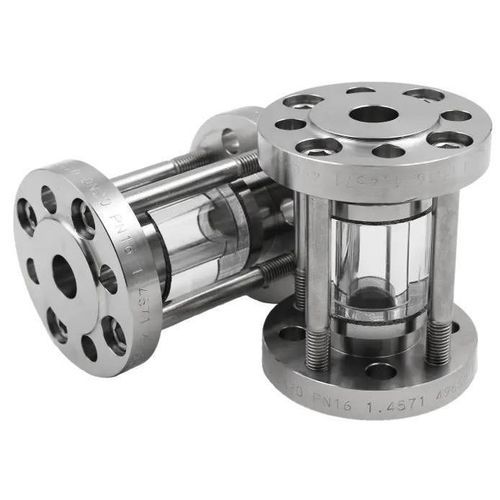

Ventanilla de observación de vidrio borosilicato Type 670

cara de vidrio templadocon brida

Visor tubular con anillo de vidrio y vista panorámica de 360°, diseñado para presiones de trabajo hasta 16 barg y para instalación entre bridas según DIN EN 1092-1. El diseño compacto es adecuado para retrofit en instalaciones existentes y para medios líquidos y gaseosos.

Información clave

• Diseño de brida intermedia para bridas según DIN EN 1092-1
• Presión de trabajo: máx. 16 barg
• Vista panorámica 360°
• Vidrio estándar: vidrio borosilicato (templado)
• Resistencia térmica del vidrio estándar hasta 280 °C
• Apto para medios líquidos y gaseosos
• Diseño compacto – ideal para retrofit en espacios reducidos
• Diseños a medida y otras medidas nominales disponibles bajo pedido
• Estanqueidad con juntas planas de una amplia gama (>50) de materiales (ejemplos: juntas de fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otras marcas)
• Alternativa recomendada para presiones superiores: tipo 671 (si se requiere mayor presión manteniendo la vista 360°)

Tamaños nominales disponibles / tabla (dimensiones y pesos)

• DN 10: Di = 13 mm; DF = 40 mm; L = 134 mm; Peso = 1 kg; PS² = 16 barg
• DN 15: Di = 18 mm; DF = 45 mm; L = 134 mm; Peso = 3 kg; PS² = 16 barg
• DN 20: Di = 22 mm; DF = 58 mm; L = 134 mm; Peso = 3.5 kg; PS² = 16 barg
• DN 25: Di = 29 mm; DF = 68 mm; L = 134 mm; Peso = 4 kg; PS² = 16 barg
• DN 32: Di = 38 mm; DF = 78 mm; L = 134 mm; Peso = 6 kg; PS² = 16 barg
• DN 40: Di = 44 mm; DF = 88 mm; L = 144 mm; Peso = 7 kg; PS² = 16 barg
• DN 50: Di = 55 mm; DF = 102 mm; L = 144 mm; Peso = 9 kg; PS² = 16 barg
• DN 65: Di = 71 mm; DF = 122 mm; L = 146 mm; Peso = 11 kg; PS² = 16 barg
• DN 80: Di = 83 mm; DF = 138 mm; L = 148 mm; Peso = 13 kg; PS² = 16 barg
• DN 100: Di = 108 mm; DF = 158 mm; L = 148 mm; Peso = 15 kg; PS² = 16 barg
• DN 125: Di = 132 mm; DF = 188 mm; L = 158 mm; Peso = 19 kg; PS² = 16 barg
• DN 150: Di = 160 mm; DF = 212 mm; L = 158 mm; Peso = 24 kg; PS² = 16 barg
• DN 200: Di = 208 mm; DF = 268 mm; L = 164 mm; Peso = 33 kg; PS² = 16 barg

Temperaturas y materiales

• Opciones de temperatura disponibles indicadas en la ficha: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C (borosilicato estándar hasta 280 °C)
• Vidrio: vidrio borosilicato, templado
• Diámetro exterior, círculo de orificios y perforaciones según DIN EN 1092-1

Certificaciones y notas adicionales

• Calidad certificada (p. ej. TÜV / ISO indicada en la ficha)
• Otras medidas nominales y diseños especiales disponibles bajo pedido
