Ventanilla de observación para aplicaciones industriales Type 520A

de vigilanciapara la industria farmacéuticapara productos químicos

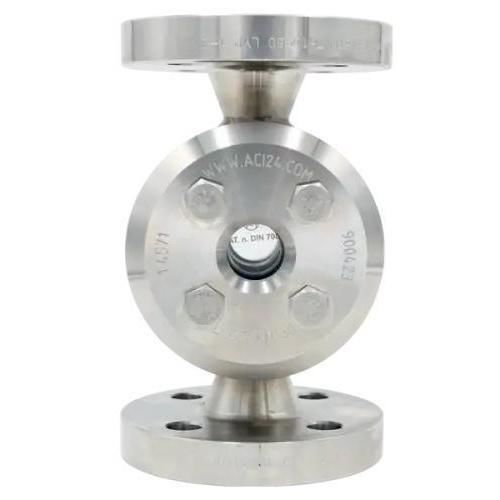

El visor de flujo Tipo 520A es un dispositivo de brida intermedia destinado a aplicaciones industriales de alta presión, que proporciona inspección visual por ambos lados del medio de proceso. Diseñado para operar a presiones y temperaturas elevadas, puede suministrarse en acero inoxidable estándar o en aleaciones especiales para entornos agresivos o con esfuerzos térmicos.

Materiales y construcción

• Cuerpo: aleaciones de acero inoxidable resistentes a la corrosión (estándar: 1.4571); aleaciones a base de níquel o Hastelloy® opcionales bajo pedido.
• Dos ventanas de inspección opuestas de vidrio borosilicatado templado térmicamente, según DIN 7080, para observación clara desde ambos lados.

Normas, diseño y conexiones

• Diseño de brida intermedia compatible con bridas según ASME B16.5; bridas de conexión conforme a DIN EN 1759-1.
• Diseño, cálculo de resistencia y construcción según PED 2014/68/EU y AD 2000; diseños personalizados disponibles.

Dimensiones y notas de plano

• Longitud entre caras conforme a DIN EN 558-1 FTF 2 cuando sea constructivamente posible; dimensiones específicas según confirmación de pedido o plano del cliente.
• Vista libre (D1) dependiente del nivel de presión y del tamaño.
• Se suministran dibujos de sección y dimensiones; ejecución conforme a las normas aplicables cuando sea posible.

Aplicaciones y idoneidad

• Diseñado para procesos de alta presión en industrias químicas, farmacéuticas, alimentarias, energéticas y otros sectores industriales.
• Apto para medios líquidos y gaseosos; opciones disponibles para medios agresivos o a alta temperatura.

Especificaciones técnicas / resumen

• Modelo: Tipo 520A
• Materiales: acero inoxidable estándar (1.4571); aleaciones a base de níquel o Hastelloy® opcionales
• Ventanas: vidrio borosilicatado templado térmicamente (DIN 7080)
• Norma de brida: DIN EN 1759-1 (compatible con ASME B16.5)
• Tamaños nominales (NPS): 1" – 8"
• Clases de presión: Class 300, 400, 600, 900, 1500 lbs (hasta Class 1500; presión de servicio posible hasta aprox. 250 barg según tamaño y clase)
• Resistencia a la temperatura: hasta 300 °C (según selección de vidrio y material)
• Opciones: doble acristalamiento; diseños especiales y materiales a petición
• Normas y conformidad: PED 2014/68/EU, AD 2000
• Visibilidad: observación bidireccional para control de proceso e iluminación dirigida
