Ventanilla de observación para aplicaciones industriales Type 591

de vigilanciade vidrio borosilicatocon brida

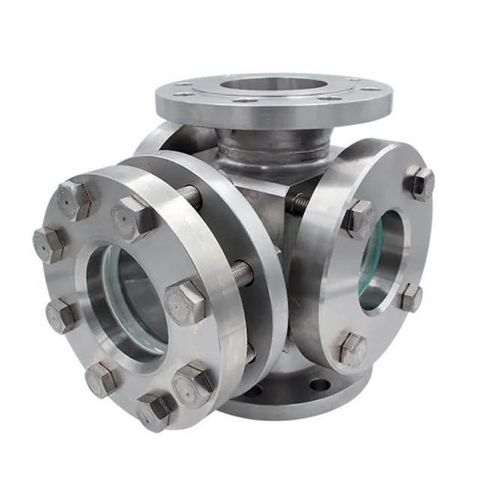

El visor de flujo Type 591 es un cristal de inspección soldado con tres ventanas de visualización, diseñado para su instalación entre bridas según DIN EN 1092-1. Es apto para medios líquidos y gaseosos y para presiones de trabajo elevadas hasta 400 barg. La tercera ventana permite la iluminación del medio y la integración de sistemas de medición o cámaras para mejorar la observación del proceso.

Tamaños nominales (DN)

• 50
• 65
• 80
• 100
• 125
• 150
• 200

Presión nominal (PN)

• 16
• 40
• 63
• 100
• 160
• 250
• 320
• 400

Opciones de temperatura

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Opciones / Accesorios

• Limpiador SGW con cuchilla en PTFE o silicona
• Luz LED para áreas Ex y no-Ex
• Revestimiento FEP o Halar®
• Discos protectores de mica
• Doble acristalamiento (Type 591D)
• Construcciones especiales / fabricación a medida

Dimensiones / plano (resumen)

• Longitud total (BL): DIN EN 558-1 FTF 2 (estándar, si es constructivamente posible)
• Longitud de montaje (AL): según confirmación de pedido / plano del cliente
• Dimensiones de brida: DIN EN 1092-1
• Visor libre (D1) por DN (referencia PN 16):
  • DN 50: D1 = 100
  • DN 65: D1 = 150
  • DN 80: D1 = 175
  • DN 100: D1 = 175
  • DN 125: D1 = 175
  • DN 150: D1 = 175
  • DN 200: D1 = 240
• Visor libre (D2) por DN (referencia PN 16):
  • DN 50: D2 = 55
  • DN 65: D2 = 70
  • DN 80: D2 = 83
  • DN 100: D2 = 107
  • DN 125: D2 = 132
  • DN 150: D2 = 159
  • DN 200: D2 = 207
• Nota: Las dimensiones corresponden al nivel de presión nominal PN 16; otros niveles de presión pueden diferir.

Características / especificaciones técnicas

• Marca: ACI Industriearmaturen GmbH
• Designación comercial: Type 591
• Presión de trabajo: hasta 400 barg (múltiples niveles PN disponibles)
• Medios adecuados: medios líquidos y gaseosos
• Tamaños nominales: DN 50 – DN 200
• Clases de presión nominal: PN 16, 40, 63, 100, 160, 250, 320, 400
• Vidrio estándar: vidrio borosilicatado (estándar hasta 280 °C)
• Capacidad a alta temperatura: con disco protector de mica hasta 300 °C o hasta 320 °C en combinación con cristales de seguridad MAXOS® (DIN 7080)
• Conexión: conexiones bridadas según DIN EN 1092-1; longitudes estándar según DIN EN 558-1 (FTF 2)
• Estanqueidad: juntas planas de una amplia gama de materiales (incluidos PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y muchos sellos de marca) — más de 50 materiales de juntas disponibles
• Opciones disponibles: limpiador, luces LED, revestimientos FEP/Halar®, discos protectores de mica, doble acristalamiento (591D), construcciones especiales
• Aplicaciones: posibilidad de retrofit en sistemas existentes gracias a las longitudes estándar; fabricación a medida posible
