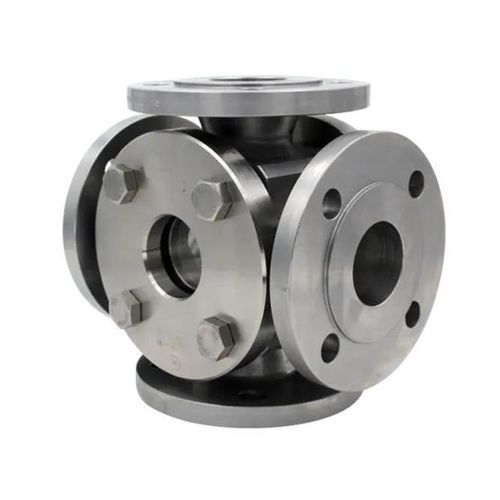

Ventanilla de observación para aplicaciones industriales Type 595

de vigilanciaATEXde vidrio borosilicato

El visor de flujo tipo 595 es un resistente visor de flujo soldado de 4 vías con dos aberturas de observación, diseñado para una supervisión completa del proceso y una instalación sencilla entre bridas según DIN EN 1092-1.

Información del producto

• Diseño de 4 vías con dos aberturas que permite observar el flujo desde diferentes direcciones y un control de proceso integral.
• Construcción soldada que proporciona alta robustez mecánica; longitudes estándar según DIN EN 558-1 que facilitan el retrofit en sistemas existentes.
• Diseñado para presiones de servicio hasta 400 barg; son posibles altas presiones de servicio incluso en tamaños nominales mayores.
• Vidrio estándar: borosilicato (apto hasta 280 °C). Con un disco protector de mica adicional o en combinación con vidrios de seguridad MAXOS® (DIN 7080) son posibles temperaturas hasta 300 °C o 320 °C.
• El sellado se realiza con juntas planas de una amplia gama de materiales, incluidas juntas a base de fibra y materiales más exigentes como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otras juntas de marca.

Datos técnicos

• Tamaños nominales DN:
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
• Presión nominal PN:
  • 16
  • 40
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
• Opciones de temperatura:
  • 80 °C
  • 130 °C
  • 150 °C
  • 175 °C
  • 180 °C
  • 200 °C
  • 280 °C
  • 300 °C
  • 320 °C
• Opciones:
  • Limpiador SGW con hoja limpiadora en PTFE o silicona
  • Luz LED para zonas Ex y no-Ex
  • Recubrimiento FEP o Halar®
  • Discos de protección de mica
  • Doble acristalamiento tipo 595D
  • Construcciones especiales / diseños a medida
• Notas de plano / dimensiones:
  • Longitud total (BL) ejecutada según DIN EN 558-1 FTF 2 cuando sea constructivamente posible.
  • Conexiones de brida según DIN EN 1092-1.
  • Vista libre (D1) por DN:
    • DN 50: D1 = 100
    • DN 65: D1 = 150
    • DN 80: D1 = 175
    • DN 100: D1 = 175
    • DN 125: D1 = 175
    • DN 150: D1 = 175
    • DN 200: D1 = 240

Características / especificaciones técnicas

• Presión máxima de servicio: hasta 400 barg.
• Medios previstos: apto para medios líquidos y gaseosos.
• Tamaños nominales disponibles: DN 50–200.
• Material de vidrio estándar: borosilicato; protección para mayores temperaturas con mica o vidrio de seguridad MAXOS® según DIN 7080.
• Longitud cara a cara: estándar según DIN EN 558-1 (FTF 2) cuando aplique.
• Conexiones de brida: conforme a DIN EN 1092-1.
• Más de 50 opciones de materiales de sellado disponibles; soluciones de sellado a medida posibles.
• Accesorios disponibles (p. ej. limpiador para visor, luces LED, pantallas protectoras FEP, discos redondos de mica).
• Fabricación a medida y construcciones especiales disponibles bajo petición.
• Marca: ACI Industriearmaturen GmbH
• Modelo: tipo 595
