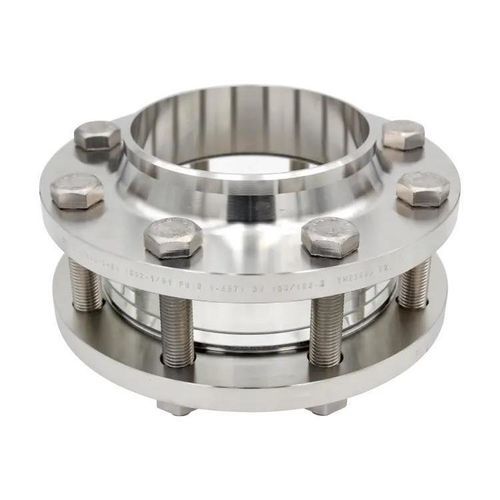

Ventanilla de observación de vidrio borosilicato Type 640A

para indicador de nivelpara aplicaciones industrialescon brida

El visor tubular de vidrio Tipo 640A Clase 150 es un visor intermedio diseñado para montaje entre bridas según ASME B16.5. Su diseño compacto facilita la adaptación en instalaciones existentes y en espacios reducidos, permitiendo presiones de trabajo hasta 20 barg y temperaturas hasta 280 °C (vidrio borosilicato estándar).

Tamaños nominales (NPS)

• ½″
• ¾″
• 1″
• 1 ¼″
• 1 ½″
• 2″
• 2 ½″
• 3″
• 4″
• 5″
• 6″
• 8″

Clase de presión

• 150 lbs

Opciones de temperatura (selecciones estándar)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Opciones

• Pantalla protectora / recubrimiento FEP
• Longitudes de diseño a medida

Dimensiones y tabla técnica (datos seleccionados del dibujo)

• Tamaños nominales cubiertos: NPS 1/2″ – 20″ (la tabla muestra hasta 20″)
• Diámetro interior (Di) [mm]: 16; 21; 27; 35; 41; 53; 63; 78; 102; 128; 154; 203; 255; 305; 336; 386; 437; 487
• Diámetro exterior (Da) [mm]: 35; 43; 51; 63; 73; 92; 105; 127; 157; 186; 216; 270; 324; 381; 413; 470; 534; 584
• Peso (borosilicato) [kg] para L = 50 mm: 0.09; 0.13; 0.18; 0.26; 0.34; 0.53; 0.77; 0.95; 1.34; 1.72; 2.16; 2.99; 3.77; 4.91; 5.2; 6.5; 8.5; 9.4
• Peso (acrílico) [kg] para L = 50 mm: 0.04; 0.07; 0.09; 0.13; 0.17; 0.26; 0.33; 0.47; 0.66; 0.84; 1.06; 1.47; 1.85; 2.42; 2.67; 3.33; 4.36; 4.81
• Presión máxima de trabajo (barg) por NPS (extracto de la tabla): 20; 20; 20; 20; 20; 20; 20; 20; 20; 19; 16; 15; 10; 10; 10; 10; 10; 10
• Presión máxima alternativa por material (segunda fila PS): 19; 18; 16; 16; 16; 16; 16; 14; 14; 10; 10; 8; 8; 6; 6; 6; 6; 6
• Notas: 1 = Vidrio borosilicato (estándar), 2 = Acrílico; los pesos son para L = 50 mm; otros materiales, tamaños, longitudes y normas de brida disponibles a pedido

Características / especificaciones técnicas

• Modelo: Tipo 640A
• Fabricante: ACI Industriearmaturen GmbH
• Montaje en brida: diseñado para WN-flange Class 150 lbs RF según ASME B16.5
• Presión máxima de trabajo: hasta 20 barg (según el tamaño nominal)
• Material de vidrio estándar: vidrio borosilicato (apto hasta 280 °C)
• Material alternativo: acrílico (peso inferior, diferentes cotas de presión)
• Temperatura de funcionamiento (estándar): hasta 280 °C (borosilicato)
• Medios previstos: líquidos y gaseosos
• Rango de tamaños nominales: NPS 1/2″ – 20″ (dimensiones y pesos en la tabla)
• Opciones disponibles: pantalla/recubrimiento FEP; longitudes y diseños especiales
