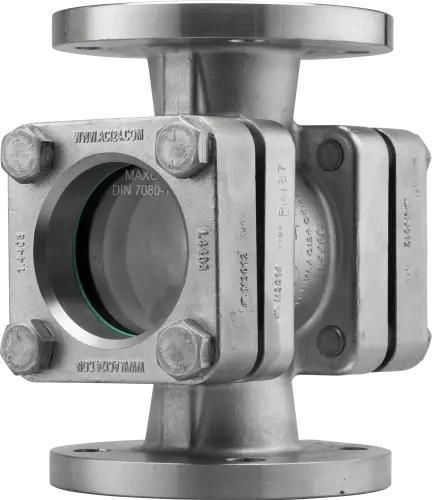

Ventanilla de observación para aplicaciones industriales Type 550V

de vigilanciapara vacíoATEX

Este visor de flujo homologado para vacío (Tipo 550V) está diseñado para la supervisión visual de procesos en medios líquidos y gaseosos y se suministra con conexiones bridadas según DIN EN 1092-1 PN 10/16.

Aspectos destacados del producto

• Material de junta de alta calidad: novaflon® 500 (PTFE expandido 100 % puro, multidireccional) que ofrece excelente resistencia química, estabilidad mecánica y propiedades de sellado destacadas.
• Sistema de sellado con rango de temperatura de -60 °C a +200 °C y conforme a TA-Luft.
• Adecuado para aplicaciones en vacío hasta 2 mbar absolutos (verificado por un laboratorio de ensayos externo independiente).
• Conexiones bridadas estándar: DIN EN 1092-1 PN 10/16; fabricado según DIN 11869 (anterior DIN 3237).

Tamaños nominales

• DN disponibles: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

Presión nominal

• Opciones PN: PN 10, PN 16

Clasificaciones de temperatura

• Opciones / límites disponibles: -60 °C hasta +200 °C (valores seleccionables mostrados en la página del producto: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C)

Opciones (integrables en fábrica)

• Luces LED (también disponibles con aprobación ATEX para zonas explosivas bajo pedido)
• Diseño sin aceite ni grasa
• Diseño sin silicona incluyendo prueba de cráter

Ejecución / geometría de brida

• DN 15 – 50: bridas rectangulares
• DN 65 – 200: bridas redondas

Dimensiones (valores seleccionados según DIN 11869)

• DN 15 — D (PN16): 95, BL: 130, D1: 32
• DN 20 — D (PN16): 105, BL: 150, D1: 32
• DN 25 — D (PN16): 115, BL: 160, D1: 48
• DN 32 — D (PN16): 140, BL: 180, D1: 48
• DN 40 — D (PN16): 150, BL: 200, D1: 65
• DN 50 — D (PN16): 165, BL: 230, D1: 80
• DN 65 — D (PN16): 185, BL: 290, D1: 80
• DN 80 — D (PN16): 200, BL: 310, D1: 100
• DN 100 — D (PN16): 220, BL: 350, D1: 125
• DN 125 — D (PN16): 250, BL: 400, D1: 150
• DN 150 — D (PN16): 285, BL: 480, D1: 175
• DN 200 — D (PN16): 340, BL: 600, D1: 175

Materiales y variantes

• Producto estándar: construcción en acero inoxidable (materiales estándar detallados en la página del producto).
• Otros materiales / aleaciones disponibles a pedido (ejemplos: 1.0619 acero fundido, Alloy C22) según especificación del cliente.

Aplicaciones / Resumen rápido

• Rango de presión de trabajo: -0,998 a 16 barg
• Rango de temperatura: -60 °C a 200 °C
• Para medios líquidos y gaseosos
• Diámetros nominales: DN 15 – 200
• Accesorios disponibles; preverificado por TÜV

Características / especificaciones técnicas

• Modelo / tipo: Tipo 550V
• Material de sellado: novaflon® 500 (PTFE expandido 100 % puro)
• Adecuación al vacío: probada hasta 2 mbar absolutos
• Presiones nominales: PN 10 y PN 16
• Rango de temperatura: -60 °C a +200 °C (temperaturas de servicio seleccionables)
• Estándar de brida: DIN EN 1092-1 PN 10/16; fabricado según DIN 11869 (antiguo DIN 3237)
• Tamaños DN disponibles: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
• Ejecución: DN 15–50 bridas rectangulares; DN 65–200 bridas redondas
• Opciones: iluminación LED (ATEX bajo pedido), diseño sin aceite/grasa, diseño sin silicona (prueba de cráter)
• Materiales: acero inoxidable estándar; otras aleaciones (p. ej. 1.0619, Alloy C22) bajo pedido
• Documentación: hoja de datos, plano y folleto informativo disponibles (ver documentos del producto)
