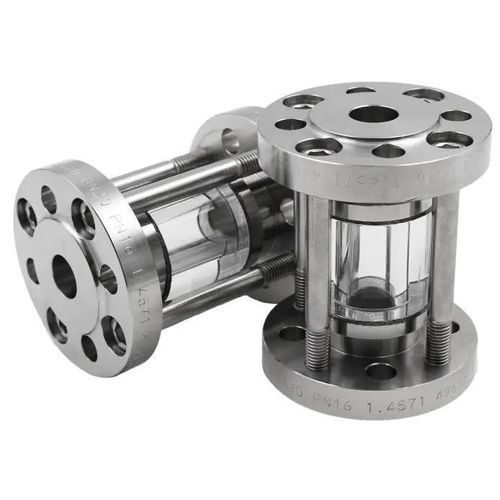

Ventanilla de observación para tuberías Type 671

para aplicaciones industrialesde vigilanciade vidrio borosilicato

El visor tubular Tipo 671 es un visor tubular con anillo de vidrio, diseñado para montaje entre bridas (DIN EN 1092-1) y que ofrece visibilidad de 360° para el control de procesos. Es apto para medios líquidos y gaseosos y está disponible en una amplia gama de tamaños nominales y clases de presión/temperatura.

Características clave

• Diseño: visor tubular con anillo de vidrio y brida intermedia para instalación entre bridas según DIN EN 1092-1.
• Visibilidad: acceso visual de 360° para vigilancia de caudales y fases.
• Medios: apto para medios líquidos y gaseosos.
• Vidrio estándar: borosilicato templado; versión estándar apta hasta 280 °C.
• Capacidad de presión: diseñado para presiones de servicio hasta 40 barg (según DN); tamaños mayores alcanzan 20–25 barg según la referencia.
• Instalación: diseño compacto entre bridas, ideal para modernizaciones y espacios reducidos.
• Estanqueidad: juntas planas disponibles en amplia gama de materiales (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otros).
• Personalización: posibilidad de diseño a medida; más de 50 materiales de sellado disponibles.

Tamaños nominales disponibles (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150

Presión nominal (PN)

• PN 25
• PN 40

Clases de temperatura (vidrio borosilicato estándar)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Dimensiones y datos técnicos típicos por DN

• DN 10: Di 13 mm · DF 40 mm · L 134 mm · Peso 1 kg · PS³ 40 barg
• DN 15: Di 18 mm · DF 45 mm · L 134 mm · Peso 3 kg · PS³ 40 barg
• DN 20: Di 23 mm · DF 58 mm · L 134 mm · Peso 3,5 kg · PS³ 40 barg
• DN 25: Di 29 mm · DF 68 mm · L 134 mm · Peso 4 kg · PS³ 40 barg
• DN 32: Di 38 mm · DF 78 mm · L 144 mm · Peso 6 kg · PS³ 40 barg
• DN 40: Di 44 mm · DF 88 mm · L 144 mm · Peso 7 kg · PS³ 40 barg
• DN 50: Di 55 mm · DF 102 mm · L 146 mm · Peso 9 kg · PS³ 40 barg
• DN 65: Di 71 mm · DF 122 mm · L 148 mm · Peso 11 kg · PS³ 25 barg
• DN 80: Di 83 mm · DF 138 mm · L 148 mm · Peso 13 kg · PS³ 25 barg
• DN 100: Di 108 mm · DF 162 mm · L 148 mm · Peso 15 kg · PS³ 25 barg
• DN 125: Di 132 mm · DF 188 mm · L 158 mm · Peso 19 kg · PS³ 20 barg
• DN 150: Di 160 mm · DF 218 mm · L 174 mm · Peso 24 kg · PS³ 20 barg

Materiales y opciones de sellado

• Vidrio estándar: vidrio borosilicato templado.
• Sellos: juntas planas disponibles en muchos materiales (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otros).

Especificaciones técnicas y certificaciones

• Tipo de producto: visor tubular con anillo de vidrio, Tipo 671.
• Instalación: diseño entre bridas para bridas DIN EN 1092-1.
• Tamaños nominales: DN 10–150.
• Presión nominal: PN 25 y PN 40 (la capacidad varía según el DN; ver la tabla de dimensiones para los valores PS³ por DN).
• Presión máxima estándar: hasta 40 barg para DN pequeños; DN mayores hasta 20–25 barg según el tamaño.
• Rango de temperatura (borosilicato estándar): hasta 280 °C.
• Medios: líquidos y gases.
• Personalización: diseños a medida disponibles; >50 materiales de sellado posibles.
• Certificaciones / aprobaciones de calidad: TÜV ISO 9001; TÜV SÜD (2014/68/EU Anexo III).
