Ventanilla de observación para aplicaciones industriales Type 620

para aplicaciones sanitariaspara aplicaciones higiénicasde acero inoxidable

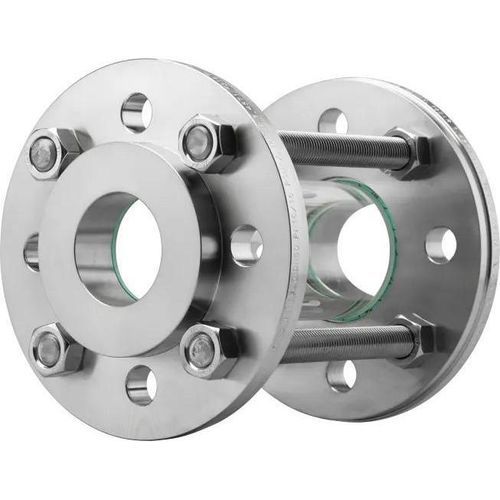

El visor tubular Type 620 ofrece una visión completa de 360° del medio de proceso a través de un cilindro de vidrio borosilicato alojado entre dos bridas. Está diseñado para aplicaciones industriales e higiénicas y está disponible en varios materiales, presiones nominales y tamaños.

Características principales

• Visión de 360° mediante cilindro de vidrio borosilicato (vidrio borosilicato 3.3 según DIN ISO 3585).
• Conexiones de brida según DIN EN 1092-1; bridas estándar en acero inoxidable 1.4571 (316Ti); opcional P265GH o aleaciones especiales (Hastelloy®, aceros dúplex, otras aleaciones de alto rendimiento) bajo pedido.
• Diseñado para ser casi sin zonas muertas mediante la coordinación precisa de brida, junta y vidrio, apto para procesos higiénicamente exigentes.
• Amplia gama de materiales de sellado disponibles (desde juntas de fibra clásicas hasta PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y más).
• Opciones de protección mecánica: cubierta de protección contra impactos en PETg o chapa perforada; longitudes totales personalizadas disponibles.
• Apto para medios líquidos y gaseosos; resumen: máx. 16 bar (según tamaño nominal), resistencia térmica hasta 300 °C, tamaños nominales DN 15 - DN 300, fabricación a medida posible.

Construcción / componentes principales

• Tuercas
• Brida
• Tirante roscado / pernos
• Cilindro de vidrio borosilicato
• Junta (seleccionable entre una amplia gama de materiales)

Opciones disponibles y temperaturas

• Opciones de presión nominal: PN 10, PN 16.
• Clasificaciones de temperatura (ejemplos / seleccionables): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C.
• Cubiertas de protección contra impactos y longitudes totales personalizadas bajo pedido.

Tamaños nominales (DN)

• 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 (construcción especial bajo pedido), 300 (construcción especial bajo pedido)

Dimensiones por tamaño nominal (valores seleccionados)

• DN 15 — K: 65 mm; DF: 41 mm; D: 95 mm; PS: 16 bar
• DN 20 — K: 75 mm; DF: 54 mm; D: 105 mm; PS: 16 bar
• DN 25 — K: 85 mm; DF: 64 mm; D: 115 mm; PS: 16 bar
• DN 32 — K: 100 mm; DF: 74 mm; D: 145 mm; PS: 16 bar
• DN 40 — K: 110 mm; DF: 84 mm; D: 150 mm; PS: 16 bar
• DN 50 — K: 125 mm; DF: 98 mm; D: 175 mm; PS: 16 bar
• DN 65 — K: 145 mm; DF: 118 mm; D: 195 mm; PS: 10 bar
• DN 80 — K: 160 mm; DF: 134 mm; D: 200 mm; PS: 10 bar
• DN 100 — K: 180 mm; DF: 154 mm; D: 225 mm; PS: 10 bar
• DN 125 — K: 210 mm; DF: 184 mm; D: 250 mm; PS: 8 bar
• DN 150 — K: 240 mm; DF: 208 mm; D: 295 mm; PS: 7 bar
• DN 200 — K: 295 mm; DF: 264 mm; D: 345 mm; PS: 5 bar
• DN 250 (especial) — K: 350 mm; DF: 320 mm; D: 400 mm; PS: 4 bar
• DN 300 (especial) — K: 410 mm; DF: 370 mm; D: 460 mm; PS: 4 bar

Especificaciones técnicas

• Modelo / tipo: Type 620
• Vidrio: vidrio borosilicato 3.3 (DIN ISO 3585)
• Material de brida estándar: acero inoxidable 1.4571 (316Ti); alternativas: P265GH; aleaciones especiales bajo pedido (Hastelloy®, dúplex, …)
• Tamaños nominales: DN 15 - DN 300 (tamaños/longitudes especiales bajo pedido)
• Presión nominal: PN 10 / PN 16 (máx. 16 bar para DN pequeños, ver tabla de dimensiones)
• Temperatura máxima de servicio: hasta 300 °C (según configuración)
• Estanqueidad: amplia selección (>50 materiales de junta) incluyendo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, materiales fibrosos
• Opciones: cubiertas de protección contra impactos (PETg o chapa perforada), longitudes totales personalizadas, materiales y ejecuciones de aleación a medida
