Ventanilla de observación para productos químicos Type 620A

de acero inoxidablepara aplicaciones higiénicasde vigilancia

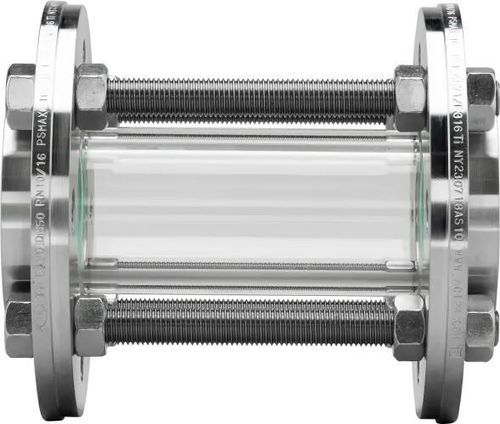

El visor tubular tipo 620A ofrece una visión completa de 360° del medio del proceso mediante un cilindro de vidrio borosilicatado y está diseñado para conexiones bridadas según ASME B16.5.

Visión general

• Inspección visual completa de 360° a través de un tubo de vidrio borosilicatado.
• Bridas en ambos extremos; bridas estándar en acero inoxidable, otros materiales bajo pedido.
• Adecuado para medios líquidos y gaseosos; diseño casi sin huecos para procesos higiénicos.

Materiales y sellado

• Vidrio: vidrio borosilicato 3.3 (DIN ISO 3585) para alta resistencia térmica y química y excelente óptica.
• Material estándar de brida: acero inoxidable 1.4571 (316Ti); aleaciones especiales (Hastelloy®, aceros dúplex, otras aleaciones de alto rendimiento) disponibles bajo pedido.
• Juntas: selección amplia (>50) de materiales de juntas planas, p. ej. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y materiales de fibra clásicos.

Normas y certificación

• Diseño, cálculo de resistencia y fabricación según AD 2000 y PED 2014/68/EU.
• Conexión de brida compatible con bridas acopladas ASME B16.5 RF 150 lbs.
• Calidad certificada (referencias TÜV / ISO disponibles en la página del producto).

Opciones

• Longitudes especiales.
• Chaqueta de protección contra impactos en PETg.
• Chaqueta de protección contra impactos en chapa perforada.

Componentes principales

• Tuercas
• Brida
• Tirante roscado
• Cilindro de vidrio borosilicatado
• Junta

Dimensiones (NPS seleccionados con valores clave)

• NPS 1/2": LK 60 mm · DF 35 mm · D 95 mm · PS 16 barg
• NPS 3/4": LK 70 mm · DF 43 mm · D 105 mm · PS 16 barg
• NPS 1": LK 79 mm · DF 51 mm · D 115 mm · PS 16 barg
• NPS 1 1/2": LK 98 mm · DF 73 mm · D 150 mm · PS 16 barg
• NPS 2": LK 121 mm · DF 92 mm · D 165 mm · PS 16 barg
• NPS 3": LK 152 mm · DF 127 mm · D 200 mm · PS 10 barg
• NPS 4": LK 190 mm · DF 157 mm · D 230 mm · PS 10 barg
• NPS 6": LK 241 mm · DF 216 mm · D 285 mm · PS 7 barg
• NPS 8": LK 298 mm · DF 270 mm · D 345 mm · PS 5 barg

Características / especificaciones técnicas

• Denominación: 620A
• Clase de presión: Class 150 lbs (brida)
• Presión de trabajo máxima (depende del NPS): hasta 16 barg para los tamaños menores (ver dimensiones por NPS)
• Resistencia térmica: resistente al calor hasta 300 °C (opciones en los datos técnicos del producto)
• Tamaños nominales: NPS 1/2" – 8"
• Conexión de brida estándar: ASME B16.5 RF 150 lbs
• Material estándar de brida: acero inoxidable 1.4571 (316Ti); aleaciones especiales bajo pedido (Hastelloy®, dúplex, etc.)
• Vidrio: vidrio borosilicato 3.3 (DIN ISO 3585)
• Sellado: amplia selección de materiales para juntas planas (>50), incl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Diseño/fabricación: conforme a AD 2000 y PED 2014/68/EU
• Aplicaciones: para medios líquidos y gaseosos; diseño higiénico con bajo espacio muerto
• Fabricación a medida y accesorios disponibles (cubiertas de protección contra impactos, longitudes especiales, etc.)
