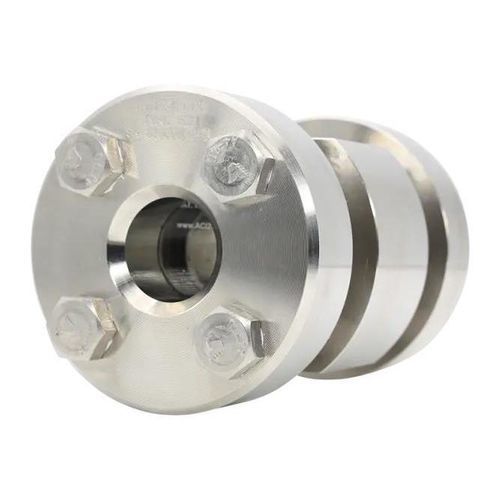

Ventanilla de observación para aplicaciones de alta presión Type 521
para aplicaciones industrialesde vigilanciapara productos químicos

Ventanilla de observación para aplicaciones de alta presión - Type 521 - ACI Industriearmaturen GmbH - para aplicaciones industriales / de vigilancia / para productos químicos
Ventanilla de observación para aplicaciones de alta presión - Type 521 - ACI Industriearmaturen GmbH - para aplicaciones industriales / de vigilancia / para productos químicos
Ventanilla de observación para aplicaciones de alta presión - Type 521 - ACI Industriearmaturen GmbH - para aplicaciones industriales / de vigilancia / para productos químicos - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Especificaciones
para aplicaciones industriales, de vigilancia, para productos químicos, para aplicaciones sanitarias, para la industria farmacéutica, para aplicaciones higiénicas, de acero inoxidable, de vidrio borosilicato, para soldar, para aplicaciones de alta presión
DN

Máx.: 200 mm
(7,9 in)

Mín.: 25 mm
(1 in)

Temperatura

Máx.: 300 °C
(572 °F)

Mín.: 80 °C
(176 °F)

Presión

Máx.: 400 bar
(5.802 psi)

Mín.: 63 bar
(914 psi)

Descripción

La mirilla de alta presión Tipo 521 es un visor de flujo con doble cara diseñado para aplicaciones industriales exigentes en alta presión, proporcionando observación fiable del proceso desde dos lados opuestos.

Descripción general y características principales
  • Cuerpo robusto fabricado en aleaciones de acero inoxidable resistentes a la corrosión (estándar: 1.4571); versiones opcionales en aleaciones a base de níquel o Hastelloy para entornos agresivos o con altas solicitaciones térmicas.
  • Dos placas de vidrio enfrentadas de borosilicato termicamente templado (DIN 7080) para una observación clara y la posibilidad de iluminación dirigida.
  • Extremos de soldadura conforme a DIN EN ISO 1127 para integración normalizada en sistemas de tuberías.
  • Diseñado para funcionamiento continuo bajo elevadas presiones y temperaturas; longitudes y variantes de extremos de soldadura específicas para el cliente disponibles si son técnicamente viables.
  • Opciones como doble acristalamiento y personalizaciones de material/longitud bajo pedido.


Aplicaciones
  • Industria química y petroquímica
  • Industria farmacéutica y alimentaria
  • Energía, servicios públicos e ingeniería de procesos
  • Cualquier instalación que requiera monitorización visual segura a altas presiones y temperaturas


Características / especificaciones técnicas
  • Modelo: Tipo 521
  • Diámetros nominales (DN): 25, 40, 50, 65, 80, 100, 125, 150, 200
  • Presión nominal (PN): 63, 100, 160, 250, 320, 400
  • Presión máxima de trabajo (resumen): hasta 400 barg
  • Resistencia a la temperatura: hasta 300 °C (según configuración)
  • Vidrio: borosilicato termicamente pre-tensado (estándar DIN 7080); la visibilidad depende del nivel de presión
  • Espesor de pared: adecuado para la DN de la tubería
  • Longitud total (boca a boca): bajo pedido o en tamaños especiales
  • Medios: apto para medios líquidos y gaseosos
  • Extremos de soldadura: conforme a DIN EN ISO 1127
  • Opciones: doble acristalamiento, materiales especiales, longitudes y extremos a medida
  • Notas: la visibilidad (D1) depende de la presión; tamaños especiales y otras normas disponibles a pedido
