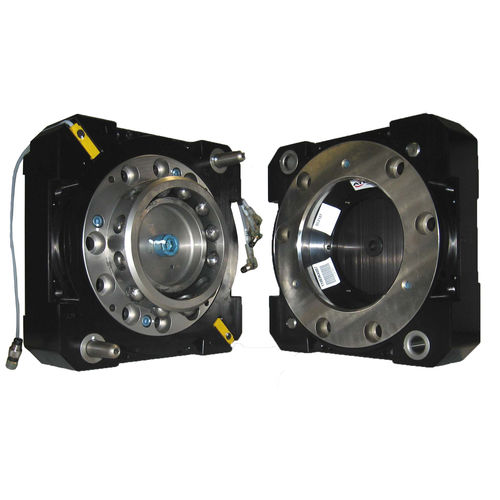

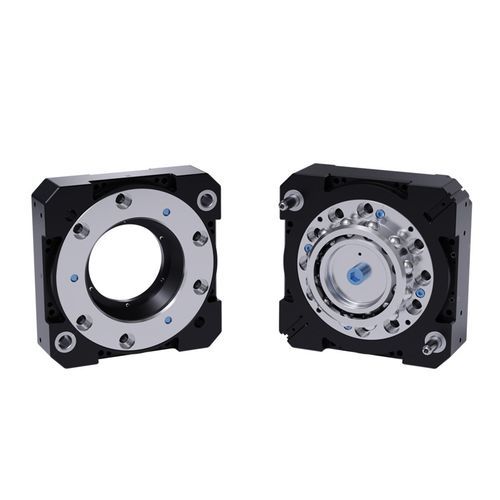

Cambiador de herramientas para robot QC-213

automático

Resumen del producto
Los cambiadores de herramientas robóticos ATI permiten el intercambio totalmente automatizado de efectores con bloqueo seguro, paso de servicios y alta repetibilidad. Diseñado para entornos severos y aplicaciones de alta frecuencia, el QC-213 aumenta la disponibilidad, la flexibilidad y la productividad en la automatización robótica.

Características clave

• Construcción modular: módulos separados para potencia, refrigeración, servo, comunicación y señales discretas que facilitan el mantenimiento y la configurabilidad.
• Capacidad y resistencia de momento extremadamente alta: utiliza el mecanismo de bloqueo probado de la serie QC-210 y supera las especificaciones de carga del robot de 200 kg.
• Cableado enrutado internamente: admite módulos integrados de válvula y DeviceNet para una fácil adición o retirada.
• Fácil gestión de cableado: los módulos sitúan los puertos eléctricos, neumáticos y de agua en línea; los módulos pueden reorganizarse según las necesidades de tendido.
• Reducción de peso y tamaño: optimizado para mínimo peso y dimensiones compactas sin comprometer el rendimiento.
• Patrón de montaje personalizado — ver el plano.

Especificaciones técnicas

• Fuerza de bloqueo @ 80 psi (5,5 bar): 31 000 N
• Distancia máxima antes del bloqueo: 2,54 mm
• Repetibilidad posicional: 0,0152 mm
• Límite de carga útil sugerido: 300 kg
• Capacidad de momento estático X/Y: 2 710 Nm
• Capacidad de momento estático Z: 2 260 Nm
• Peso lado maestro: 8,35 kg
• Peso lado herramienta: 4,26 kg
• Peso en acoplamiento: 12,6 kg
• Tipo de accionamiento: Neumático
• Tipo de muñeca de robot: Estándar
• Color: Negro
