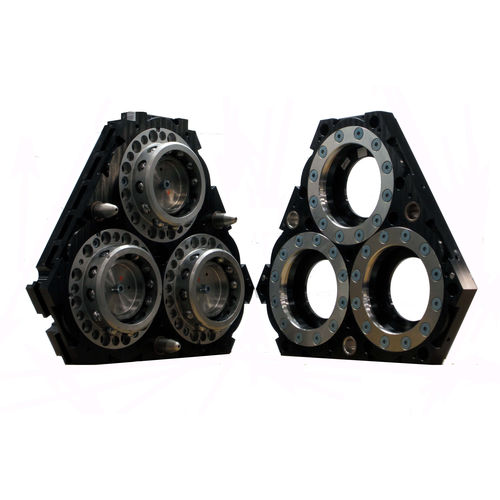

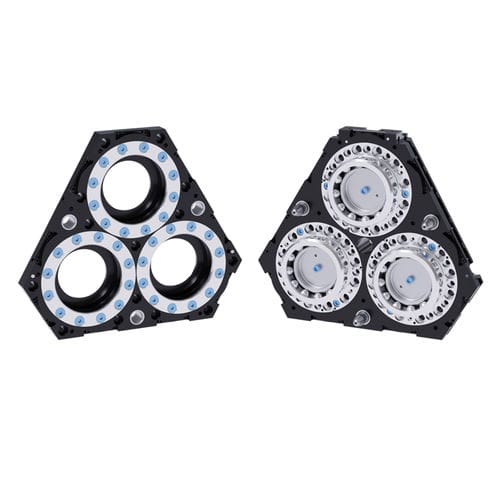

Cambiador de herramientas para robot QC-1510

neumáticoautomáticocon actuador neumático

Resumen del producto
El cambiador de herramienta QC-1510 es un dispositivo neumático de cambio rápido para robots, diseñado para el intercambio automatizado de efectores finales. Proporciona bloqueo mecánico seguro, pasajes de utilidades integrados y alta repetibilidad posicional para aplicaciones robóticas industriales de alto ciclo.

Características clave

• Construcción modular: Módulos separados para alta potencia, refrigerante, servo, comunicación y señales discretas que simplifican el mantenimiento y aumentan la flexibilidad de configuración.
• Alta capacidad de carga y momento: Emplea tres mecanismos de bloqueo QC-510 para ofrecer elevadas capacidades axiales y de momento para herramientas pesadas.
• Cableado interno: El enrutamiento interno admite conjuntos de válvulas integradas y opciones DeviceNet para facilitar la instalación y el servicio.
• Altura de apilamiento compacta: Altura apilada bloqueada 5.756 in (146,2 mm) sin incluir la placa de interfaz requerida.
• Opciones de detección: Detección integrada de bloqueo/desbloqueo disponible para verificación del proceso y retroalimentación de automatización.

Especificaciones
Límite de carga útil sugerido: 4080 kg (≈ 9000 lb)
Fuerza de bloqueo @ 80 psi (5,5 bar): 190000 N (≈ 42000 lb)
Distancia máxima antes del bloqueo: 1,65 mm (0,065 in)
Repetibilidad posicional: 0,0152 mm
Capacidad de momento estático X/Y: 16300 Nm (≈ 144000 lbf·in)
Capacidad de momento estático Z: 13900 Nm (≈ 123000 lbf·in)
Peso lado maestro: 63 kg (≈ 133 lb)
Peso lado herramienta: 27,7 kg (≈ 61 lb)
Peso acoplado: 90,7 kg (≈ 194 lb)
Tipo de accionamiento: Neumático
Tipo de muñeca de robot: Estándar
Color: Negro

Detalles técnicos

• Número de modelo: QC-1510
• Altura de apilamiento cuando está bloqueado: 5,756 in (146,2 mm) — no incluye la placa de interfaz requerida
• Detección integrada de bloqueo/desbloqueo disponible
• Puertos modulares para potencia, refrigerante, servo, comunicación y señales discretas
• Diseñado para entornos industriales exigentes y ciclos altos
