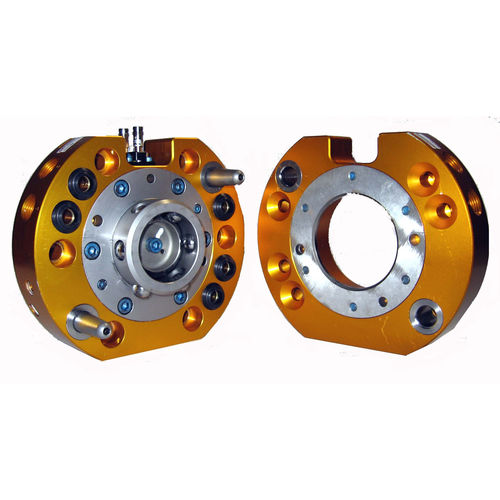

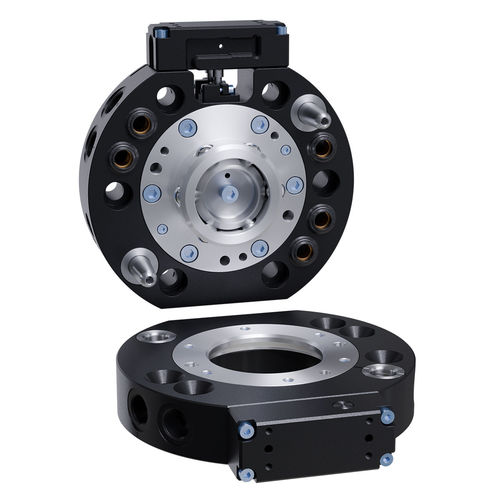

Cambiador de herramientas para robot QC-76

neumáticoautomáticocon actuador neumático

Descripción del producto
Los cambiadores de herramientas robotizados QC-76 permiten el intercambio totalmente automatizado de efectores con un mecanismo de bloqueo positivo, paso de utilidades para fluidos y señales, y alta repetibilidad posicional. Diseñados para uso de ciclos elevados y entornos industriales exigentes, optimizan la disponibilidad y la flexibilidad en celdas de automatización robótica.

Características

• Intercambio totalmente automatizado de efectores
• Mecanismo de bloqueo positivo y seguro
• Paso de utilidades para conexiones neumáticas, fluidos y señales
• Alta repetibilidad posicional
• Diseñado para aplicaciones de ciclos altos y entornos severos
• Mejora la disponibilidad, la flexibilidad y la productividad en automatización robótica

Roscas de puerto (variantes)
Roscas NPT
Roscas BSPP/G
Rc (BSPT) indicado en algunas configuraciones

SKUs / variantes disponibles

• QC-76 — SKU: QC-76 — variation_id: 15163 — Roscas de puerto: NPT
• QC-76-E — SKU: QC-76-E — variation_id: 15164 — Roscas de puerto: BSPP/G

Especificaciones técnicas

• Categoría: Tool Changers
• Nombre comercial (modelo): QC-76
• Número de modelo interno: tool-changers-qc-76
• Número de pieza: N/A
• Opciones de rosca de puerto: NPT; BSPP/G; Rc (BSPT) en algunas configuraciones
• IDs de variación: 15163 (QC-76), 15164 (QC-76-E)
• Nombre de archivo de la imagen principal del producto: QC-76-E.jpg
• Límite de carga útil sugerido: 220 lb
• Fuerza de bloqueo @ 80 psi (5.5 bar): 2600 lb
• Capacidad de momento estático (X y Y): 4800 lbf-in
• Capacidad de momento estático (Z): 6200 lbf-in
• Repetibilidad posicional (X, Y y Z): 0.0006 in
• Peso cuando está acoplado: 8.1 lb
• Peso lado Master: 4.95 lb
• Peso lado herramienta: 3.15 lb
• Separación máxima entre la placa Master y la de herramienta antes del bloqueo: 0.08 in
• Tamaño de puertos neumáticos a través (cantidad): (5) 3/8 NPT; Rc 3/8 (BSPT)
