Cambiador de herramientas para robot QC-46-E

neumáticocon actuador neumático

Descripción general

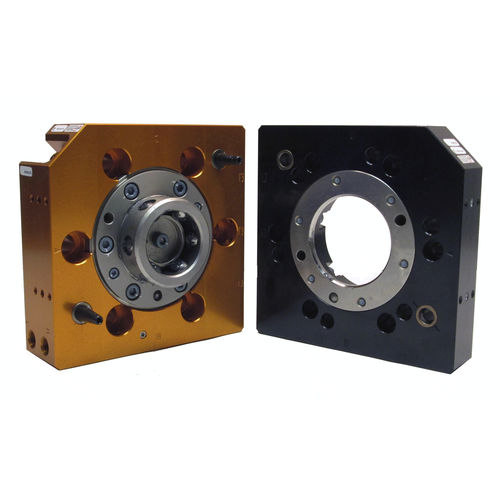

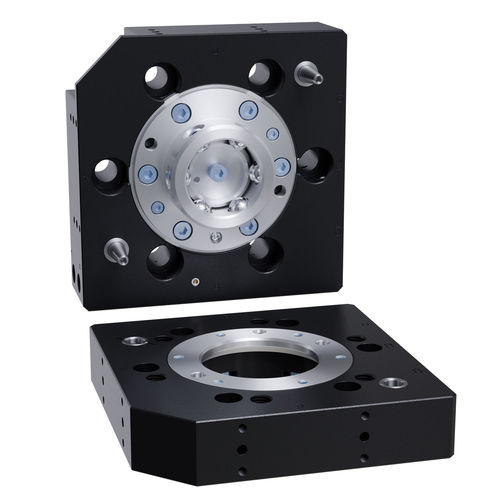

El QC-46-E es un intercambiador de herramientas robótico que permite el cambio de efectores totalmente automatizado con bloqueo seguro, paso de servicios y alta repetibilidad posicional. Diseñado para entornos industriales de alto ciclo, reduce el tiempo de inactividad y aumenta la flexibilidad de las células robotizadas.

Características principales

• Cuatro (4) superficies planas para montar módulos de servicios; la superficie C admite montaje central/dual y hasta dos módulos sin adaptador.
• La tecnología de bloqueo No-Touch permite hasta 2,5 mm de separación de placas durante el bloqueo.
• Mecanismo de bloqueo patentado con seguridad pasiva que minimiza la fuerza sobre el pistón para un acoplamiento fiable.
• Montaje directo al patrón de montaje ISO 100 mm del muñón del robot para minimizar la altura total; también admite otros patrones de montaje.
• Todos los componentes de bloqueo están fabricados en acero inoxidable Rc58 para resistencia al desgaste.
• Caracteres de alineación en el cuerpo del intercambiador para mejorar la resistencia torsional y la facilidad de servicio.
• Detección integrada de bloqueo/desbloqueo para comunicar el estado; no requiere SIP.

Variantes / Opciones

• Opciones de rosca de puerto: BSPP/G o NPT.
• Las SKUs/IDs de las variaciones se indican en la página del producto para cada opción de rosca.

Especificaciones técnicas

• Fuerza de bloqueo @ 80 psi (5,5 bar): 5800 N
• Distancia máxima de bloqueo: 2,54 mm
• Tamaños de puertos de paso: No especificados en la página
• Cantidad de puertos neumáticos de paso: No especificada en la página
• Repetibilidad posicional: 0,0152 mm
• Límite de carga sugerido: 70 kg
• Capacidad de momento estático X/Y: 226 Nm
• Capacidad de momento estático Z: 150 Nm
• Peso lado maestro: 1,95 kg
• Peso lado herramienta: 1,03 kg
• Peso acoplado: 2,98 kg
• Tipo de accionamiento: Neumático
• Tipo de muñón de robot: Estándar (ISO 100 mm)
• Color: Negro
• Rosca de puertos (por defecto): BSPP/G
• Número de modelo / SKU: QC-46-E
