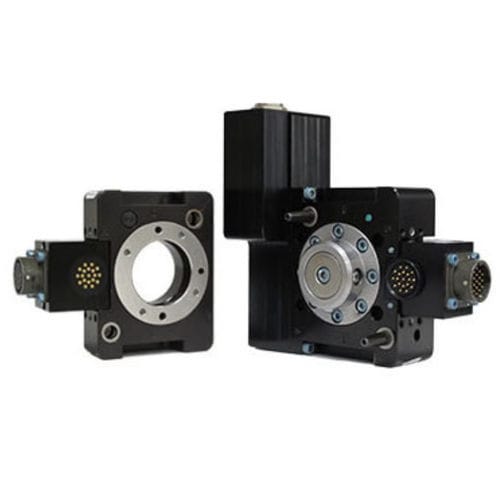

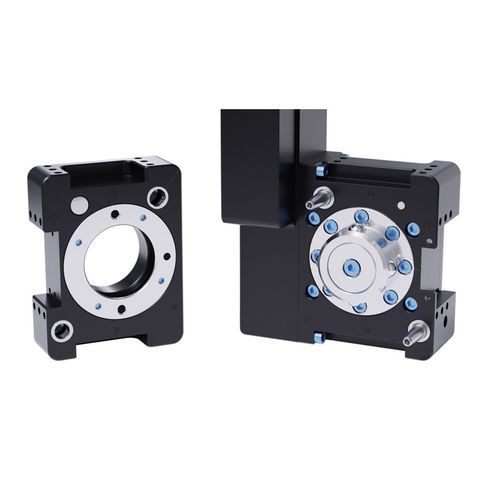

Cambiador de herramientas para robot QC-18

automáticocon actuador eléctrico

Descripción del producto
Los cambiadores de herramientas eléctricos QC-18 permiten el intercambio totalmente automatizado del efector final con bloqueo seguro, paso de servicios y alta repetibilidad posicional. Diseñados para aplicaciones robóticas industriales de alto ciclo y entornos severos, mejoran la disponibilidad y la flexibilidad de las líneas automatizadas.

Características clave

• Cambiador de herramientas accionado eléctricamente — ideal para aplicaciones sin aire comprimido disponible.
• Conector M16 de 12 pines para control de motor y alimentación que proporciona comandos de cierre/apertura y señales Bloqueado/Desbloqueado.
• Tiempo de cierre/apertura: 1 segundo.
• La tecnología de bloqueo No-Touch permite hasta 1,0 mm de separación de placa al bloquear.
• Mecanismo de bloqueo patentado fail-safe con baja fuerza sobre el émbolo.
• Soporta múltiples patrones de montaje mediante placas de interfaz.
• Todas las piezas de bloqueo están fabricadas en acero inoxidable Rc58.
• Tres planos disponibles para montar módulos eléctricos.
• Tensión de funcionamiento: 21–30 VDC; bajo consumo de energía.

Especificaciones
Distancia máxima de bloqueo: 1,0 mm
Repetibilidad posicional: 0,0152 mm
Límite de carga sugerido: 18 kg
Capacidad de momento estático X/Y: 56,5 Nm
Capacidad de momento estático Z: 78 Nm
Peso lado master: 1,41 kg
Peso lado herramienta: 0,417 kg
Peso acoplado: 1,82 kg
Tipo de accionamiento: Eléctrico
Tipo de muñeca robot: Estándar
Color: Negro

Especificaciones técnicas

• Número de modelo: QC-18
• Accionamiento: Eléctrico
• Tensión de funcionamiento: 21–30 VDC
• Distancia máxima de bloqueo: 1,0 mm (bloqueo No-Touch)
• Repetibilidad posicional: 0,0152 mm
• Límite de carga sugerido: 18 kg
• Capacidad de momento estático X/Y: 56,5 Nm
• Capacidad de momento estático Z: 78 Nm
• Peso lado master: 1,41 kg
• Peso lado herramienta: 0,417 kg
• Peso acoplado: 1,82 kg
• Material: Todas las piezas de bloqueo en acero inoxidable Rc58
• Conector: M16 de 12 pines para control de motor y alimentación (comandos de cierre/apertura; señales Bloqueado/Desbloqueado)
• Montaje: Soporta múltiples patrones de montaje con placas de interfaz
• Adicionales: (3) planos para módulos eléctricos; mecanismo de bloqueo patentado fail-safe; bajo consumo
