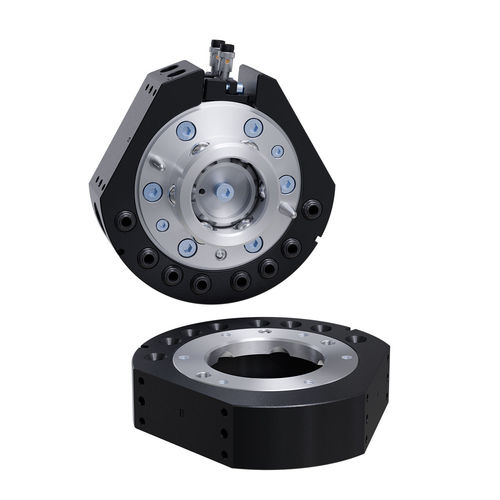

Cambiador de herramientas para robot QC-40Q-E

neumáticoautomáticocon actuador neumático

Descripción del producto
El QC-40Q-E es un cambiador de herramientas robótico neumático diseñado para el intercambio totalmente automatizado de efector final en entornos industriales. Proporciona bloqueo de seguridad con función fail-safe, pasos neumáticos integrados y alta repetibilidad posicional para mejorar la disponibilidad y la flexibilidad en aplicaciones de alto ciclo.

Características clave

• Ocho puertos de paso neumático integrados 1/8 en un peso acoplado compacto de 1,84 kg
• La tecnología de bloqueo No-Touch permite hasta 1,5 mm de separación de placas durante el bloqueo
• Mecanismo de bloqueo patentado y a prueba de fallos que limita la fuerza sobre el pistón para un acoplamiento fiable
• Soporta múltiples patrones de montaje mediante placas de interfaz para integración flexible
• Todas las piezas de bloqueo fabricadas en acero inoxidable Rc58 para mayor resistencia al desgaste
• Dos planos disponibles para montar módulos de utilidad y ampliar la funcionalidad
• Características de alineación en la carcasa que mejoran la resistencia torsional y la capacidad de servicio

Detalles adicionales

• Accionamiento: Neumático
• Diseñado para muñecas de robot estándar
• Color: Negro
• Opciones de interfaz lado maestro/herramienta y montaje modular de utilidades disponibles

Especificaciones

• Número de modelo: QC-40Q-E
• Fuerza de bloqueo @ 80 psi (5,5 bar): 5600 N
• Distancia máxima de bloqueo: 3,05 mm
• Separación No-Touch durante el bloqueo: hasta 1,5 mm
• Tamaño de puertos de paso: (8) 1/8 (NPT o BSPP/G según configuración)
• Cantidad de puertos neumáticos de paso: 8
• Repetibilidad posicional: 0,0152 mm
• Límite de carga útil sugerido: 60 kg (≈132 lb)
• Capacidad de momento estático X/Y/Z: 226 Nm
• Peso lado maestro: 1,25 kg
• Peso lado herramienta: 0,59 kg
• Peso acoplado: 1,84 kg
• Tipo de accionamiento: Neumático
• Tipo de muñeca de robot: Estándar
• Opciones de rosca de puertos: NPT o BSPP/G
