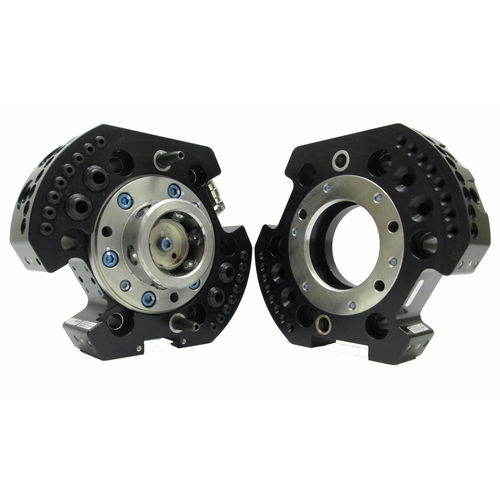

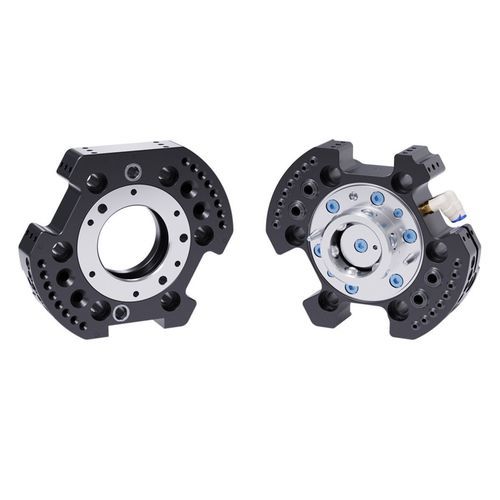

Cambiador de herramientas para robot QC-50

automáticoneumáticocon actuador neumático

Descripción del producto
El cambiador de herramientas QC-50 permite el intercambio totalmente automatizado de efector final con bloqueo seguro, pasajes neumáticos integrados y alta repetibilidad posicional. Diseñado para aplicaciones industriales de alto ciclo y entornos exigentes, minimiza la altura de apilamiento mediante montaje directo a muñeca ISO 100 mm y admite módulos utilitarios modulares.

Características clave

• Diseño neumático compacto con (16) pasajes de aire M5 y (4) 1/8 BSPP (20 en total)
• Tecnología de bloqueo No-Touch que permite hasta 3,0 mm de separación de placas durante el bloqueo
• Mecanismo de bloqueo patentado fail-safe que genera baja fuerza sobre el pistón
• Montaje directo a muñeca ISO 100 mm para minimizar la altura de apilamiento; soporta otros patrones de montaje
• Componentes de bloqueo en acero inoxidable Rc58
• Cuatro planos para montar módulos utilitarios (señal, fluido/aire, eléctrico)
• Características de alineación en el cuerpo para mayor resistencia torsional y facilidad de mantenimiento
• Detección integrada de Bloqueo/Desbloqueo para comunicar estado; no requiere SIP

Especificaciones técnicas

• Fuerza de bloqueo @ 80 psi (5,5 bar): 5800 N
• Distancia máxima de bloqueo: 2,54 mm
• Tamaños de puertos de paso: (16) M5 y (4) 1/8 BSPP
• Cantidad de puertos neumáticos: 20
• Repetibilidad posicional: 0,0152 mm
• Límite de carga útil sugerido: 50 kg
• Capacidad de momento estático X/Y: 226 Nm
• Capacidad de momento estático Z: 226 Nm
• Peso lado master: 1,53 kg
• Peso lado herramienta: 0,78 kg
• Peso acoplado: 2,31 kg
• Tipo de accionamiento: Neumático
• Tipo de muñeca de robot: Estándar
• Color: Negro
• Rosca de puertos: BSPP/G
