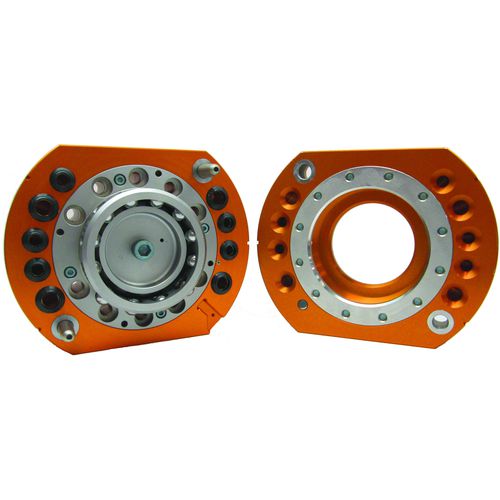

Cambiador de herramientas para robot QC-160

automático

Descripción del producto

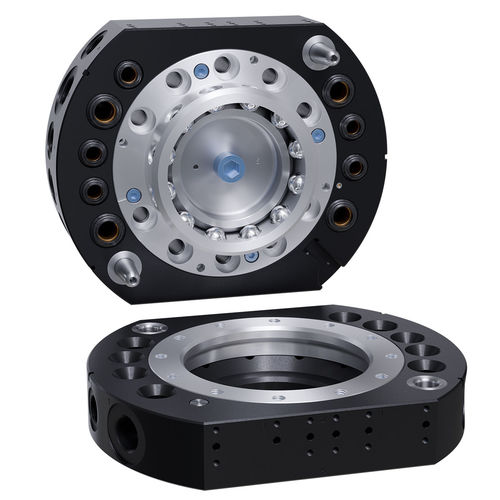

Los cambiadores de herramientas robóticos QC-160-E de ATI permiten el intercambio automatizado de efectores finales con bloqueo seguro y fail-safe, pasos de servicios integrados y alta repetibilidad posicional. Están diseñados para entornos industriales de alto ciclo para reducir paradas y aumentar la flexibilidad de las células robóticas.

Características clave

• (5) 3/8 G (BSPP) y (4) 1/2 G (BSPP) puertos neumáticos integrados en un conjunto acoplado de 9,3 kg
• Tecnología No-Touch que permite hasta 3,0 mm de separación de placas durante el bloqueo
• Mecanismo de bloqueo patentado fail-safe que provoca baja fuerza sobre el pistón y un acoplamiento fiable
• Montaje directo al muñón ISO 125 mm para minimizar la altura apilada; admite otros patrones de montaje
• Todas las piezas de bloqueo en acero inoxidable Rc58 para resistencia al desgaste
• Dos planos disponibles para montar hasta cuatro módulos de utilidad sin adaptadores
• Características de alineación en el cuerpo para mayor resistencia torsional y mejor servicio
• Detección integrada de Bloqueo/Desbloqueo para comunicar estado (no requiere SIP separado)

Especificaciones (tabla)
Fuerza de bloqueo @ 80 psi (5,5 bar): 31.000 N (≈ 7.000 lbf)
Distancia máxima de bloqueo: 2 mm (≈ 0,0787 in)
Tamaños de puertos de paso: (5) 3/8 NPT; (4) 1/2 NPT (variantes de rosca BSPP/G disponibles)
Cantidad de puertos neumáticos: 5
Repetibilidad posicional: 0,0152 mm (≈ 0,0006 in)
Límite de carga útil sugerido: 300 kg (≈ 660 lb)
Capacidad momento estático X/Y: 2.710 Nm
Capacidad momento estático Z: 2.260 Nm
Peso lado maestro: 6,44 kg
Peso lado herramienta: 2,86 kg
Peso acoplado: 9,3 kg
Tipo de accionamiento: Neumático
Tipo muñón robot: Estándar (montaje ISO 125 mm)
Color: Negro
Roscas de puerto: Opciones BSPP/G o NPT

Características técnicas

• Número de modelo (SKU en la página): QC-160-E
• Fuerza de bloqueo (a 80 psi / 5,5 bar): 31.000 N (≈ 7.000 lbf)
• Distancia máxima de bloqueo: 2 mm
• Puertos neumáticos: 5 en total; tamaños: (5) 3/8 NPT y (4) 1/2 NPT (opción BSPP/G)
• Repetibilidad posicional: 0,0152 mm
• Límite de carga útil sugerido: 300 kg
• Capacidad momento estático X/Y: 2.710 Nm; Z: 2.260 Nm
• Pesos: Maestro 6,44 kg; Herramienta 2,86 kg; Acoplado 9,3 kg
• Accionamiento: Neumático
• Montaje: Directo a muñón ISO 125 mm (otros patrones soportados)
• Material: piezas de bloqueo acero inoxidable Rc58
• Acabado / Color: Negro
