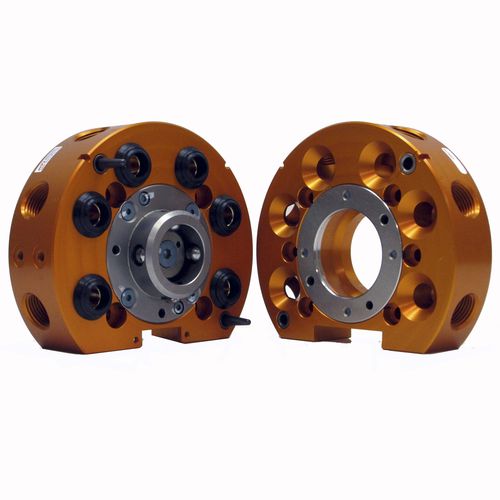

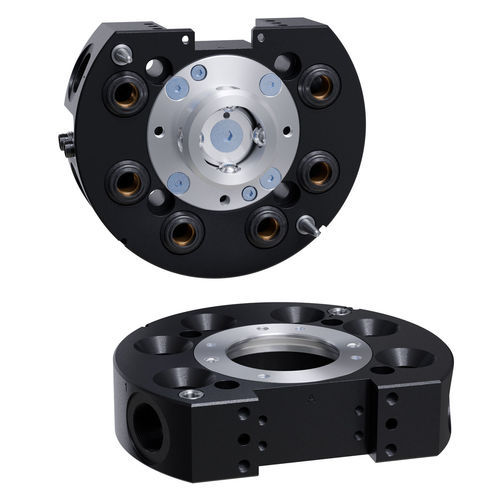

Cambiador de herramientas para robot QC-22-E

automáticoneumáticocon actuador neumático

Resumen del producto
El cambiador de herramienta robótico ATI QC-22-E permite el intercambio totalmente automatizado de efectores finales con bloqueo fail-safe seguro, pasantes utilitarios integrados y alta repetibilidad. Diseñado para aplicaciones industriales de alto ciclo y entornos exigentes, incrementa la disponibilidad y la flexibilidad en la automatización robótica.

Características clave

• (6) puertos pasantes neumáticos 3/8 NPT integrados en un conjunto acoplado de 1,42 kg
• Puertos neumáticos de mayor diámetro para aplicaciones que requieren mayor flujo de aire
• Tecnología de bloqueo No-Touch que permite hasta 2,0 mm de separación de placas al bloquear
• Diseño de bloqueo patentado fail-safe que reduce la fuerza sobre el pistón
• Compatibilidad con múltiples patrones de montaje mediante placas de interfaz
• Todas las piezas de bloqueo fabricadas en acero inoxidable Rc58
• Una cara plana disponible para montar módulos utilitarios
• Características de alineación en el cuerpo para mayor resistencia torsional y mejor mantenimiento
• Detectores opcionales de bloqueo/desbloqueo

Especificaciones

• Fuerza de bloqueo @ 80 psi (5,5 bar): 2300 N (≈ 520 lb)
• Distancia máxima de bloqueo: 2,03 mm (0,08 in)
• Tamaño de puertos pasantes: (6) 3/8 NPT
• Cantidad de pasantes neumáticos: 6
• Repetibilidad posicional: 0,0152 mm (0,0006 in)
• Límite de carga útil sugerido: 25 kg (≈ 55 lb)
• Capacidad de momento estático X/Y: 56,5 Nm (≈ 500 lbf-in)
• Capacidad de momento estático Z: 90,4 Nm (≈ 800 lbf-in)
• Peso lado maestro: 0,866 kg (≈ 1,91 lb)
• Peso lado herramienta: 0,549 kg (≈ 1,21 lb)
• Peso acoplado: 1,42 kg (≈ 3,13 lb)
• Tipo de accionamiento: Neumático
• Tipo de muñeca de robot: Estándar
• Color: Negro
• Roscas de los puertos: BSPP / G
