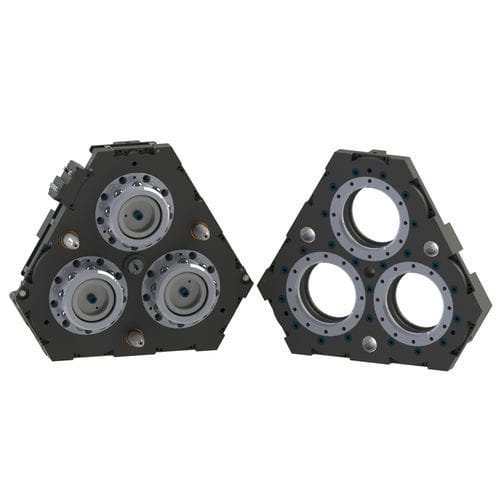

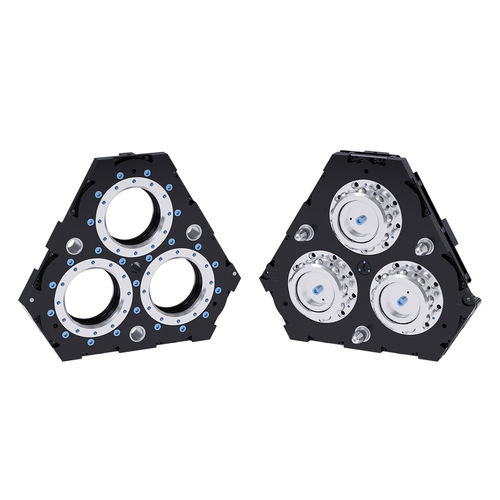

Cambiador de herramientas para robot QC-1310

neumáticoautomáticocon control neumático

Resumen del producto
El cambiador de herramienta robotizado QC-1310 permite el intercambio totalmente automatizado de efectores finales con bloqueo seguro, paso de servicios y alta repetibilidad posicional. Diseñado para células robóticas industriales y aplicaciones de alto ciclo, el QC-1310 admite módulos utilitarios modulares y cableado interno para simplificar la integración y el mantenimiento.

Características clave

• Construcción modular: Módulos separados para potencia, refrigeración, servos, comunicaciones y señales discretas para aumentar la flexibilidad y simplificar el mantenimiento.
• Alta capacidad y resistencia a momentos: Mecanismo de bloqueo probado que ofrece capacidades superiores a las especificaciones típicas de muñeca de robot.
• Cableado interno: Admite opciones de módulo de válvula y control integrados para facilitar la adición/retirada de módulos.
• Altura bloqueada: 5,20 in (132,2 mm) (no incluye la placa de interfaz requerida).
• Detección integrada: Sensores de bloqueo/desbloqueo disponibles para verificación automatizada.

Especificaciones

• Número de modelo: QC-1310
• Fuerza de bloqueo @ 80 psi (5,5 bar): 110000 N
• Distancia máxima de bloqueo: 1,65 mm
• Repetibilidad posicional: 0,0152 mm
• Límite de carga útil sugerido: 2990 kg
• Capacidad de momento estático X/Y: 11000 Nm
• Capacidad de momento estático Z: 12600 Nm
• Peso lado maestro: 43,1 kg
• Peso lado herramienta: 21,3 kg
• Peso acoplado: 64,4 kg
• Tipo de accionamiento: Neumático
• Tipo de muñeca de robot: Estándar
• Color: Negro
• Notas: La altura bloqueada no incluye la placa de interfaz requerida; diseño modular y cableado interno que soportan opciones de válvula/controle integradas.
