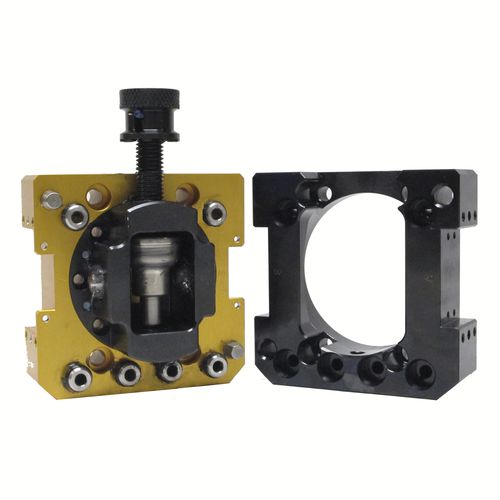

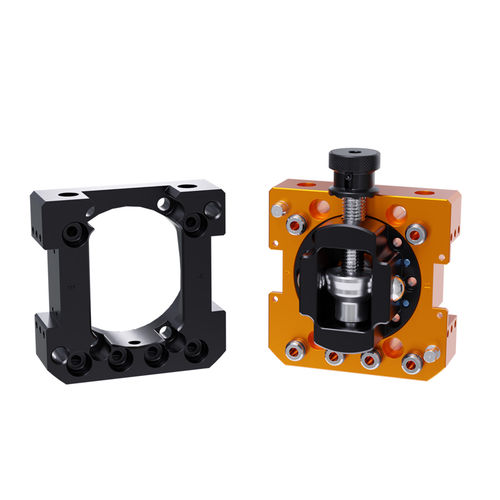

Cambiador de herramientas para robot MC-36R

manualneumáticode control manual

Descripción general
Los cambiadores manuales de herramientas ATI ofrecen una solución simple y fiable para cambiar rápidamente los efectores finales sin herramientas ni alimentación. Diseñados para un uso sencillo y un alineamiento repetible, reducen el tiempo de inactividad y mejoran la flexibilidad en entornos colaborativos, laboratorios o aplicaciones de bajo volumen.

Principales características

• (6) puertos pasantes de aire 1/8 NPT integrados en un paquete compacto de 1,75 kg (≈3,85 lb)
• Mecanismo de bloqueo tipo tornillo (patentado) que proporciona alta fuerza de bloqueo
• Perilla de trinquete para mayor seguridad en la posición bloqueada
• Dos planos disponibles para montar módulos eléctricos
• Límite de carga útil sugerido: 36 kg (≈80 lb); carga útil nominal indicada: 16 kg (≈35 lb)
• Alta relación resistencia/peso

Especificaciones

• Tamaños de puertos pasantes: (6) 1/8 NPT
• Cantidad de puertos pasantes neumáticos: 6
• Repetibilidad posicional: no especificada
• Límite de carga útil sugerido: 36 kg (≈80 lb)
• Carga útil nominal: 16 kg (≈35 lb)
• Capacidad de momento estático X/Y: 113 Nm (≈1000 lbf·in)
• Capacidad de momento estático Z: 169 Nm (≈1500 lbf·in)
• Peso lado maestro: 0,998 kg (≈2,2 lb)
• Peso lado herramienta: 0,748 kg (≈1,65 lb)
• Peso cuando acoplado: 1,75 kg (≈3,85 lb)
• Tipo de accionamiento: Manual
• Tipo de muñeca del robot: Estándar
• Color: Negro
• Roscas de los puertos: Roscas NPT

Información del modelo
Número de modelo: MC-36R

Especificaciones técnicas

• Bloqueo: mecanismo de bloqueo tipo tornillo (patentado) con perilla de trinquete
• Montaje: dos planos para montar módulos eléctricos
