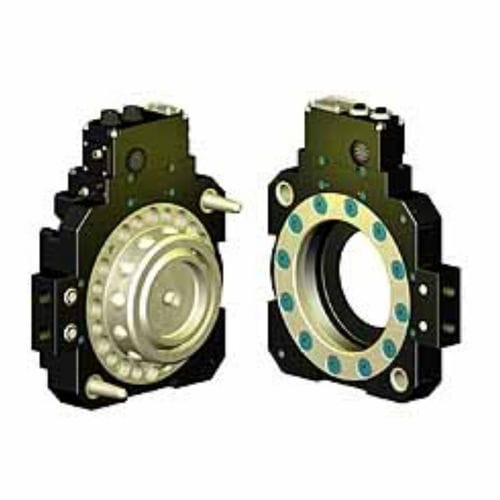

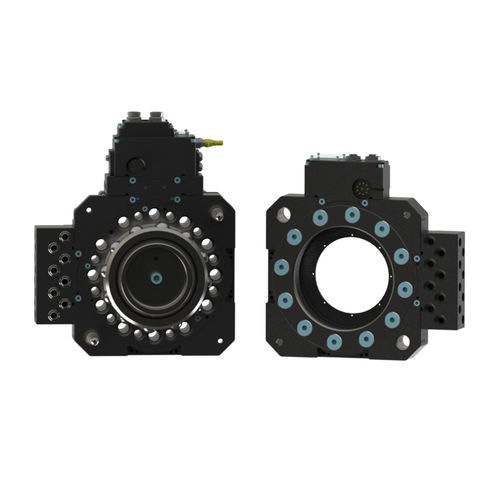

Cambiador de herramientas para robot QC-510

neumáticoautomáticocon actuador neumático

Descripción del producto
El cambio de herramienta QC-510 permite el intercambio totalmente automatizado de efectores finales con bloqueo neumático seguro, paso de utilidades integrado y alta repetibilidad posicional. Diseñado para aplicaciones robóticas industriales de alto ciclo y entornos exigentes, se monta directamente en la mayoría de muñecas de robot de 1000 kg (no requiere placa de interfaz específica).

Características clave

• Construcción modular: Módulos separados para alta potencia, refrigerante, servo, comunicaciones y señales discretas facilitan el mantenimiento y la configurabilidad.
• Sensores Ready (2): Detectan cuando la placa de herramienta está a 0,06 in (1,5 mm) de la placa máster, señalando listo para bloquear.
• Bloqueo a prueba de fallos patentado: Diseño que reduce la fuerza sobre el pistón mientras asegura un acoplamiento seguro.
• Alta capacidad de momento: Gran diámetro del pistón y desplazamiento exterior de las bolas aumentan la resistencia a momentos X/Y/Z.
• Materiales: Todas las piezas de bloqueo están fabricadas en acero inoxidable Rc58.
• Detección integrada: Sensores de bloqueo/desbloqueo incluidos para seguridad y verificación del proceso.
• Montaje directo: Se fija a la mayoría de muñecas de robot de 1000 kg sin placa de interfaz especial.

Especificaciones

• Fuerza de bloqueo @ 80 psi (5,5 bar): 62000 N (≈ 13 957 lbf)
• Distancia máxima de bloqueo: 2,54 mm (0,1 in)
• Repetibilidad posicional: 0,0152 mm (0,0006 in)
• Límite de carga útil sugerido: 700 kg (≈ 1 543 lb)
• Capacidad de momento estático X/Y: 4860 Nm (≈ 43 000 lbf·in)
• Capacidad de momento estático Z: 3500 Nm (≈ 31 000 lbf·in)
• Peso lado máster: 19,4 kg (≈ 42,8 lb)
• Peso lado herramienta: 8,64 kg (≈ 19 lb)
• Peso acoplado: 28,1 kg (≈ 61,8 lb)
• Tipo de accionamiento: Neumático
• Tipo de muñeca de robot: Standard
• Color: Negro
