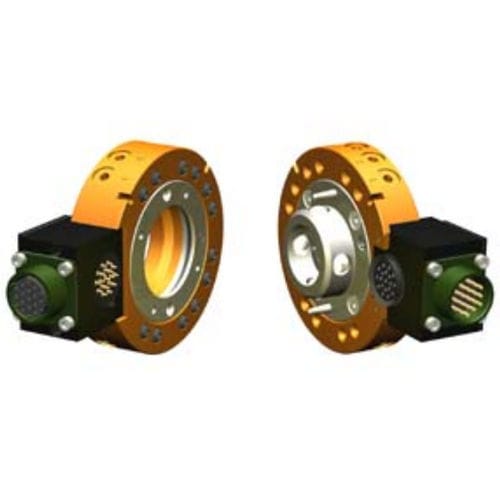

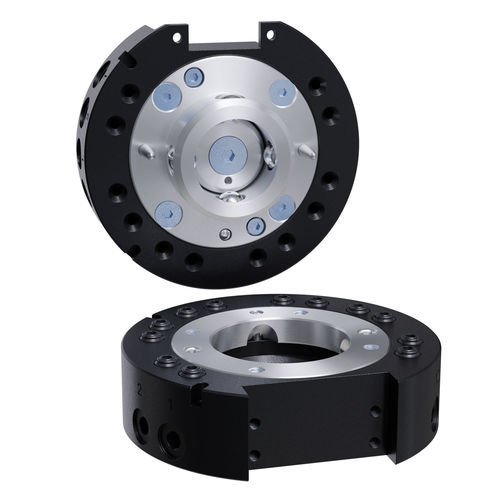

Cambiador de herramientas para robot QC-20-E

automáticoneumáticocon actuador neumático

Descripción general
El cambiador de herramienta robótico QC-20-E permite el intercambio totalmente automatizado de efectores con cierre seguro y repetible y varios pasajes de servicios. Diseñado para aplicaciones robóticas industriales de alto ciclo, soporta accionamiento neumático e integra características de alineación y opciones de montaje para despliegues flexibles.

Características

• (12) puertos de paso de aire integrados M5 o #10-32 en un conjunto acoplado compacto de 0,853 kg
• La tecnología de bloqueo No-Touch permite hasta 2,0 mm de separación de placas durante el bloqueo
• Mecanismo de bloqueo patentado tipo fail-safe que minimiza la fuerza sobre el pistón
• Admite múltiples patrones de montaje con placas de interfaz para diferentes muñecas de robot
• Todas las piezas de bloqueo están fabricadas en acero inoxidable Rc58
• Una superficie plana disponible para montar módulos eléctricos y aumentar la funcionalidad
• Características de alineación que proporcionan resistencia torsional y un acoplamiento repetible
• Sensores opcionales de bloqueo/desbloqueo disponibles

Especificaciones técnicas

• Número de modelo: QC-20-E
• Fuerza de bloqueo @ 80 psi (5,5 bar): 2300 N (≈517 lbf)
• Distancia máxima de bloqueo: 2,03 mm (≈0,08 in)
• Puertos de paso neumático: (12) M5 o #10-32
• Repetibilidad posicional: 0,0152 mm (≈0,0006 in)
• Límite de carga útil sugerido: 25 kg (≈55 lb)
• Capacidad de momento estático X/Y: 56,5 Nm
• Capacidad de momento estático Z: 35 Nm
• Peso lado maestro: 0,535 kg (≈1,18 lb)
• Peso lado herramienta: 0,318 kg (≈0,7 lb)
• Peso acoplado: 0,853 kg (≈1,88 lb)
• Tipo de accionamiento: Neumático
• Tipo de muñeca de robot: Estándar
• Color: Negro
• Roscas de los puertos: BSPP/G
