Sistema de inspección óptico VVR series
por vídeoautomatizadode vídeo

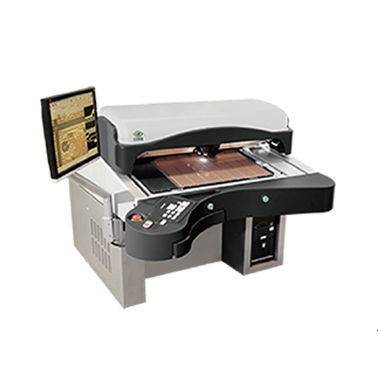

Sistema de inspección óptico - VVR series - CIMS - por vídeo / automatizado / de vídeo
Sistema de inspección óptico - VVR series - CIMS - por vídeo / automatizado / de vídeo
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
óptico, por vídeo
Especificaciones
automatizado
Tipo
de control de calidad, para detección de fallos, de medición, de vídeo
Aplicaciones
para la industria electrónica
Otras características
de alta resolución, controlado por ordenador, sin contacto

Descripción

Descripción
Estación de verificación AOI en modo híbrido para sustratos IC, con soporte de líneas/espacios mínimos hasta 4 µm. VVR combina la verificación virtual (imágenes AOI post-procesadas) y el modo de vídeo en vivo en una única estación, diseñada para producción de alta volumen de sustratos IC. Series: VVR 4μ, VVR 5μ, VVR 7μ, VVR 10μ y VVR 15μ.

Puntos destacados
  • Verificación integrada de imágenes AOI post-procesadas y vídeo en vivo
  • Hasta un 70% de aumento en la eficiencia de verificación frente a modos tradicionales
  • Visualización de imágenes de defectos en color post-procesadas directamente desde el AOI
  • Zoom variable y calibración automática para inspecciones repetibles
  • Placa de vacío fija para sujeción segura del sustrato
  • Diseño ergonómico de la estación
  • Imágenes claras de defectos con iluminación de vídeo ajustable


Opciones
  • Auto-marker para marcado automático de defectos
  • Lector de códigos de barras para trazabilidad
  • Brazo para monitor ajustable
  • CDB™/CDBIC™ — clasificación de defectos y mapeo virtual de defectos
  • SharpLight™ — mejora de la imagen de vídeo
  • Pantalla táctil opcional para clasificación por operador y retroalimentación QA en tiempo real


Características / especificaciones técnicas
  • Tipo de producto: Estación de verificación AOI en modo híbrido para sustratos IC
  • Línea/espacio mínimo soportado: hasta 4 µm
  • Modelos de la serie: VVR 4μ, VVR 5μ, VVR 7μ, VVR 10μ, VVR 15μ
  • Modos de verificación: verificación virtual (imágenes AOI post-procesadas) y modo de vídeo en vivo
  • Procesamiento de imagen: algoritmos avanzados de mejora de imagen; imágenes de defectos en color post-procesadas
  • Mejora de eficiencia: hasta 70% vs modo de verificación tradicional
  • Óptica/características: zoom variable, calibración automática, iluminación de vídeo ajustable, opción SharpLight™
  • Mecánica: placa de vacío estacionaria, diseño ergonómico, brazo de monitor ajustable (opción)
  • Trazabilidad/marcado: opción Auto-marker, opción lector de códigos de barras
  • Software/opciones: CDB™/CDBIC™ para clasificación de defectos y mapeo virtual
  • Integración: compatible con todos los sistemas AOI CIMS
