Sistema de inspección óptico Phoenix PT/Micro
por vídeocon cámaraautomático

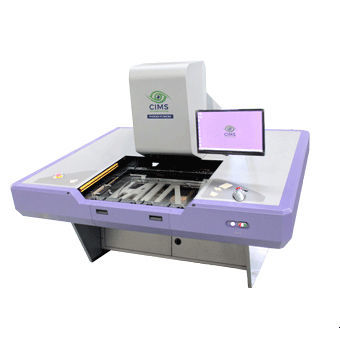

Sistema de inspección óptico - Phoenix PT/Micro - CIMS - por vídeo / con cámara / automático
Sistema de inspección óptico - Phoenix PT/Micro - CIMS - por vídeo / con cámara / automático
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
con cámara, óptico, por vídeo
Especificaciones
automático
Tipo
para detección de fallos, de medición, de superficies de cristal
Aplicaciones
para la industria electrónica, para PCB
Otras características
de alta resolución, controlado por ordenador, sin contacto

Descripción

Descripción del producto
Phoenix PT/Micro, sistema AOI de CIMS, está diseñado para inspeccionar fotoherramientas de líneas ultrafinas, como películas artísticas y máscaras de vidrio. Es capaz de detectar hasta 7 µm de ancho línea/espacio. Al utilizar iluminación transmisiva optimizada para la inspección de máscaras, el sistema garantiza la detección fiable de defectos que podrían transferirse a paneles fabricados con máscaras defectuosas. El rendimiento se logra combinando adquisición de imagen de alta calidad con algoritmos de detección personalizables y firmware de procesamiento avanzado. Phoenix PT/Micro funciona con Spark™ — un motor de detección multiplataforma que ofrece altas tasas de detección con el mínimo de falsos positivos.

Puntos destacados
  • Mesa de vidrio transparente o mate
  • Compatible con una amplia gama de marcos
  • Apropiado tanto para máscaras de vidrio como para películas artísticas
  • Estructura mecánica robusta
  • Diseño ergonómico para el operario
  • Firmware de procesamiento de imagen de alto rendimiento
  • Procesadores potentes para manejar grandes volúmenes de datos
  • Configuración rápida e intuitiva para nuevos trabajos

Opciones
  • Diferentes tamaños de marcos para máscaras de vidrio
  • Adaptador de marco universal
  • Seguidor de altura integrado
  • +2CD™ metrología — medición 2D de elementos de circuito
  • CDB™/CDBIC™ — clasificación de defectos y mapeo virtual de defectos

Especificaciones técnicas
  • Modelo: Phoenix PT/Micro
  • Aplicación: AOI para fotoherramientas de líneas ultrafinas (películas artísticas y máscaras de vidrio)
  • Detectabilidad mínima línea/espacio: hasta 7 µm
  • Iluminación: trayectoria de luz transmisiva optimizada para inspección de máscaras
  • Motor de detección: Spark™ motor de detección multiplataforma
  • Adquisición de imagen: adquisición de imagen de alta calidad
  • Software: algoritmos de detección personalizables, firmware de procesamiento avanzado
  • Mecánica: estructura robusta, diseño ergonómico, compatible con múltiples tamaños de marcos
  • Metrología y clasificación opcionales: +2CD™ metrología, CDB™/CDBIC™
