Máquina de control óptica VVR
visualde vídeode PCB

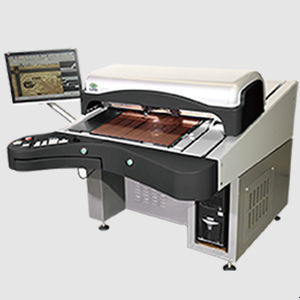

Máquina de control óptica - VVR - CIMS - visual / de vídeo / de PCB
Máquina de control óptica - VVR - CIMS - visual / de vídeo / de PCB
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
óptica, visual, de vídeo
Aplicaciones
de PCB
Sector
industrial, para la industria electrónica
Otras características
automatizada, alta resolución

Descripción

Descripción
Estación de verificación AOI en modo híbrido para PCBs MLB que combina verificación virtual (imágenes postprocesadas) e inspección por vídeo en directo en un mismo puesto. Diseñada para producción de alto volumen, admite líneas/espacios mínimos desde 25+ µm. La serie VVR incluye modelos optimizados para distintas tecnologías de línea/espacio: VVR 25µ y VVR 30µ.

Principales características
  • Revisión integrada de imágenes de defectos postprocesadas por AOI e inspección por vídeo en vivo
  • Hasta un 70% más de eficiencia en verificación frente a los métodos tradicionales
  • Visualización de imágenes de defectos en color capturadas directamente desde el AOI
  • Zoom óptico variable con calibración automatizada
  • Mesa de vacío fija para la sujeción estable de PCBs MLB
  • Diseño ergonómico del puesto de trabajo
  • Imagen de defecto nítida e iluminación de vídeo ajustable


Opciones
  • Auto-marcador para marcar defectos
  • Lector de códigos de barras para trazabilidad
  • Brazo de monitor ajustable
  • CDB™ / CDBIC™ — clasificación de defectos y mapeo virtual de defectos
  • SharpLight™ — mejora del procesamiento de imagen de vídeo


Especificaciones técnicas
  • Tipo de producto: Estación de verificación AOI en modo híbrido para PCBs MLB
  • Línea/espacio mínimo soportado: 25+ µm
  • Modelos: VVR 25µ, VVR 30µ (optimizados por tecnología de línea/espacio)
  • Diseñada para líneas de producción MLB de gran volumen
  • Admite verificación de imágenes AOI postprocesadas y modos de inspección por vídeo en vivo
  • Algoritmos avanzados de mejora de imagen para acelerar el filtrado de falsas detecciones
  • Pantalla táctil opcional para clasificación de defectos y retroalimentación QA en tiempo real
  • Integración con base de datos para resultados de verificación y trazabilidad
  • Óptica con zoom variable y rutina de calibración automatizada
  • Mesa de vacío fija para garantizar la estabilidad de las placas durante la inspección
  • Diseño ergonómico y luz de vídeo regulable para visibilidad óptima de defectos
  • Accesorios opcionales: auto-marcador, lector de códigos de barras, brazo de monitor ajustable
  • Software/características opcionales: CDB™/CDBIC™ (clasificación & mapeo virtual), SharpLight™ (mejora de vídeo)
  • Compatibilidad: Compatible con todos los sistemas AOI CIMS
  • Mejora estimada de eficiencia: hasta 70% vs. modo de verificación tradicional
