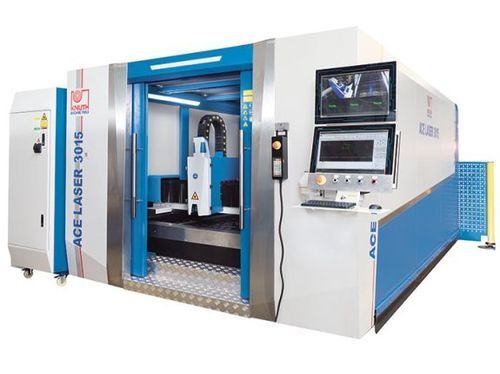

Máquina de corte láser de fibra ACE Laser 3015 1.5 R

para metalde chapaCNC

Resumen La serie ACE Laser ofrece un sistema de corte por fibra diseñado para producción industrial, desde piezas complejas de lote 1 hasta fabricación en serie en los sectores electrónico, aeroespacial y automotriz. Las máquinas están concebidas para precisión, disponibilidad y seguridad, con una configuración estándar que facilita procesos de corte versátiles.

Puntos destacados

• Construcción tipo pórtico con accionamientos bilaterales y grandes formatos de mesa
• Mesas lanzaderas automáticas para carga/descarga durante el corte y reducción de tiempos muertos
• Paquete de corte completo, incluyendo extracción por filtro y consola de gas

Detalles del producto

• Estructura pórtico con accionamientos en ambos lados y área de trabajo adaptable a formatos de chapa habituales
• Portal del eje Y en fundición de aluminio para bajo peso y alta rigidez, mejorando la dinámica
• Bastidor soldado y estabilizado térmicamente para eliminar tensiones de fabricación y asegurar precisión reproducible
• Guías lineales de precisión diseñadas para larga vida útil y altas velocidades de corte con bajo mantenimiento
• Transmisiones de cremallera y piñón de alta precisión en ejes X e Y para posicionamiento fiable
• Servomotores en todos los ejes que proporcionan movimiento dinámico y alta productividad
• Carcasa cerrada con ventanas de vidrio de seguridad y extracción filtrada para seguridad del operario y protección ambiental
• Sistema de mesa intercambiable automático que minimiza paradas al permitir carga en paralelo
• Tolerancias de perpendicularidad y cuadratura para corte láser según DIN EN ISO 9013-1

Control y software

• Control CNC (FSCUT2000) con interfaz optimizada y pantalla de gran tamaño
• Base de datos tecnológica con parámetros de corte preconfigurados para metales comunes
• Software CypCut CAD/CAM y nesting con biblioteca de materiales, nesting automático y memoria de puntos de interrupción
• Cámaras para visualización de carga y proceso; mando remoto y acceso Ethernet para diagnóstico
• Válvulas solenoide y proporcionales controladas desde la CNC para regular presiones de gas

Cabezal de corte

• Cabezal RayTools con enfoque motorizado, protección contra colisiones y control de altura (autofocus)
• Transmisión del haz por fibra óptica para funcionamiento sin mantenimiento
• Cabezas de alto rendimiento (p. ej. BOCI) disponibles para sistemas ≥ 6 kW

Fuente láser

• Láser de fibra de iterbio (Raycus) disponible entre 1 kW y 6 kW; configuración actual: 1,5 kW
• Fuente láser de bajo mantenimiento optimizada para corte de acero, acero inoxidable y aluminio
• Frecuencia de pulsos y características del haz adaptadas para calidad de borde y productividad

Filtración y extracción

• Colector de polvo y unidad de filtración estándar con alta eficiencia de filtrado (ejemplo: 99,997%)

Especificaciones técnicas

• Modelo: ACE Laser 3015 1.5 R
• Área de trabajo — Dimensiones mesa: 3000 mm x 1500 mm
• Área de trabajo — Peso máx. pieza: 1000 kg
• Aceleración ejes X/Y: 10 m/s² ; Z: 5 m/s²
• Recorridos — X: 1520 mm ; Y: 3050 mm ; Z: 100 mm
• Avance rápido: 100 m/min ; Tiempo de cambio de mesa: 10 s–15 s
• Precisión de posicionamiento: 0,03 mm/m ; Repetibilidad: 0,02 mm/m
• Láser — Potencia nominal: 1,5 kW ; Longitud de onda: 1,08 ±10% µm ; Frecuencia de pulso: 50–5000 Hz
• Consumo eléctrico: 5,3 kW ; Tensión de alimentación: AC 380V ±10%, 50/60Hz, 3xL+N
• Capacidad de corte — Acero estructural: 12 mm ; Acero inoxidable: 4 mm ; Aluminio: 3 mm
• Potencias de accionamiento — X: 1 kW ; Y: 1,5 kW ; Z: 0,4 kW
• Dimensiones (L x W x H): 9,8 m x 3,7 m x 2,15 m ; Peso: 8.000 kg
