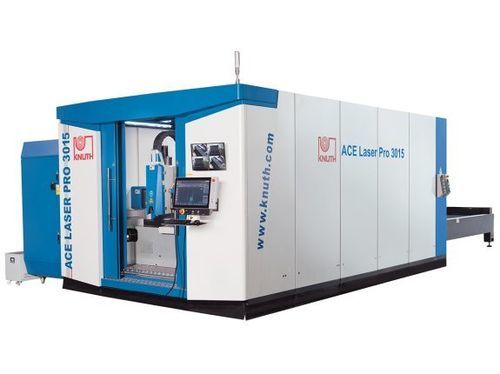

Máquina de corte láser de fibra ACE Laser PRO 4020 12R

para metalde chapaCNC

Descripción del producto
Las máquinas de la serie ACE Laser PRO son sistemas industriales de corte por láser de fibra, desarrollados para fuentes de alta potencia y piezas de gran peso. Están diseñadas para optimizar el proceso de corte y ofrecer piezas precisas y repetibles, desde producción de unidad hasta series grandes en electrónica, aeroespacial y automoción.

Puntos destacados

• Fuentes láser de fibra disponibles de 12 a 30 kW
• Armazón soldado y tratado térmicamente para estabilidad a largo plazo
• Paquete de corte completo con extracción filtrada
• Servicio KNUTH: entrega, instalación, puesta en marcha y mantenimiento

Área de trabajo
Dimensiones mesa: 4.000 mm × 2.000 mm
Peso máximo de pieza: 2.500 kg
Aceleración ejes X / Y: 15 m/s²
Aceleración eje Z: 15 m/s²

Recorridos
Recorrido eje X: 2.050 mm
Recorrido eje Y: 4.100 mm
Recorrido eje Z: 370 mm

Avance rápido
Avance rápido X / Y: 180 m/min
Avance rápido Z: 35 m/min
Tiempo de cambio de mesa: 20 s – 23 s

Precisiones
Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,03 mm/m

Láser
Potencia láser fibra: 12.000 W (configuración ejemplo)
Longitud de onda: 1,08 ± 0,5% µm
Potencia máxima del haz: 12.000 W
Tensión de alimentación: AC 380V ± 10%
Capacidad de corte acero estructural: 30 mm
Capacidad de corte acero inoxidable: 25 mm
Capacidad de corte aluminio: 18 mm

Capacidad de accionamiento
Potencia eje X: 2,9 kW
Potencia eje Y: 1,3 kW
Potencia eje Z: 0,75 kW

Dimensiones y peso
Dimensiones (L × A × H): 11,54 m × 4,10 m × 2,52 m
Peso: 9.288 kg

Detalles del producto

• Diseñados para fuentes láser de alta potencia y piezas pesadas
• Áreas de trabajo disponibles desde 3.000 × 1.500 mm hasta 6.000 × 2.000 mm
• Armazón tratado térmicamente y soldado para eliminar tensiones y garantizar repetibilidad
• Guías lineales de precisión de bajo mantenimiento para altas velocidades de corte
• Accionamientos cremallera-piñón de alta precisión en X/Y para posicionamiento fiable
• Servomotores potentes en todos los ejes para alta dinámica
• Sistema totalmente cerrado con ventana de seguridad para observar el proceso
• Sistema de mesa intercambiable automático para minimizar tiempos muertos
• Tolerancias de perpendicularidad y escuadrado según DIN EN ISO 9013-1

Control

• CNC FSCUT8000 con bus EtherCAT, desarrollado para láseres de alta potencia (>8 kW)
• Interfaz fácil de usar y funciones avanzadas
• Software HypCut para planificación y programación de producción

Cabeza de corte

• Serie BLT 6: cabezas inteligentes para sistemas hasta 40 kW
• Recorrido de haz optimizado, lentes avanzadas y doble protección contra polvo
• Funciones Smart-Piercing y Auto-Recut para corte asistido con aire/N2
• Sensores en tiempo real detectan secciones no cortadas y activan el recorte automático
• Diseño en cajón para reemplazo rápido de lentes y protectores; monitorización de protectores para evitar daños

Control de altura

• Control capacitivo de altura integrado en FSCUT: detección de altura, corte por inmersión segmentada, búsqueda de bordes y supresión de vibraciones vía Ethernet
• Función anti-colisión para evitar colisiones por vuelco en producción

Fuente láser

• Fuentes Raycus HP CW multimódulo disponibles de 4 kW a 40 kW — alta eficiencia electro-óptica y calidad de haz
• Fuentes con mantenimiento reducido para disminuir costes operativos

Especificaciones técnicas

• Modelo: ACE Laser PRO 4020 12R
• Dimensiones mesa: 4.000 × 2.000 mm
• Potencia láser fibra: 12.000 W
• Recorridos (X / Y / Z): 2.050 mm / 4.100 mm / 370 mm
• Avance rápido X/Y: 180 m/min ; Z: 35 m/min
• Capacidades de corte: acero estructural 30 mm; acero inoxidable 25 mm; aluminio 18 mm
• Dimensiones generales: 11,54 m × 4,10 m × 2,52 m
• Peso: 9.288 kg
• Tiempo de cambio mesa: 20–23 s
• Precisión de posicionamiento / Repetibilidad: 0,03 mm/m
