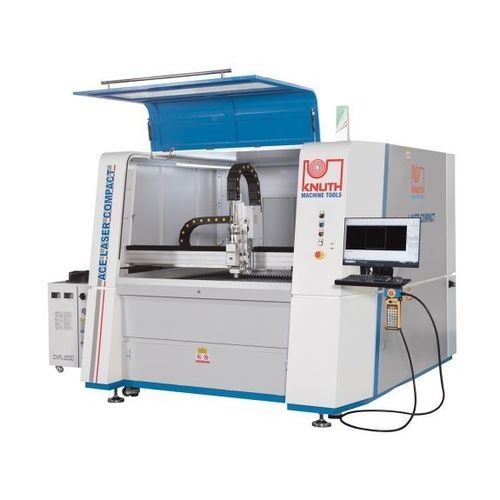

Máquina de corte láser de fibra ACE Laser Compact 1313 2.0 R

para metalde chapaCNC

Descripción
La ACE Laser Compact 1313 2.0 R es una máquina compacta de corte por láser diseñada para procesado eficiente de chapas en talleres pequeños y medianos. Combina un bastidor rígido, pórtico servoaccionado y fuente Raycus de fibra para ofrecer cortes precisos con bajo mantenimiento y pequeño espacio requerido.

Puntos destacados

• Diseño compacto para espacios de producción reducidos
• Software integrado de anidado y corte (CypCut)
• Fuente láser de fibra Raycus con alta eficiencia electro-óptica
• Cabezal RayTools con autoenfoque y protección contra colisiones

Detalles del producto

• Bastidor rígido soldado para eliminar tensiones relacionadas con la fabricación
• Pórtico de aluminio inyectado con accionamientos servos bilaterales para alta dinámica
• Guías lineales en todos los ejes para precisión duradera y bajo mantenimiento
• Accionamientos de tornillo de bolas precargados para mejor precisión de posicionamiento
• Sistema de corte totalmente cerrado con ventana de seguridad para supervisión visual

Control y software

• Control basado en PC con interfaz optimizada para la aplicación
• Base de datos tecnológica con parámetros de corte y ciclos preconfigurados para diversos metales
• Selección de parámetros fácil de usar y gestión de trabajos
• Válvulas solenoide y proporcionales para regular la presión de gas durante el corte

Software de anidamiento

• CypCut ofrece funciones para procesado de contornos y muestra el estado de funcionamiento
• Anidamiento automático para reducir desperdicio de material y ahorrar tiempo
• Patrones de anidamiento predefinidos para aplicaciones comunes

Cabezal de corte

• Cabezal RayTools con guardia anti-colisión, autoenfoque y control de altura
• Las lentes de enfoque se ajustan automáticamente ±10 mm (rango 25 mm) con precisión 0,05 mm
• Compensación continua del foco según las condiciones del material durante el programa
• Porta lentes tipo cajón para sustitución rápida de las lentes protectoras

Fuentes láser y guía de haz

• Equipado con fuentes láser de fibra Raycus conocidas por su fiabilidad y eficiencia
• Guía de haz de bajo mantenimiento mediante cable óptico flexible

Especificaciones técnicas

• Área de trabajo — Tamaño mesa (L x A): 1.300 mm x 1.300 mm
• Área de trabajo — Peso máximo de la pieza: 250 kg
• Área de trabajo — Aceleración ejes X / Y: 5 m/s²
• Recorridos — Recorrido eje X: 1.320 mm
• Recorridos — Recorrido eje Y: 1.320 mm
• Recorridos — Recorrido eje Z: 80 mm
• Avance rápido — Avance rápido: 40 m/min
• Precisiones — Precisión de posicionamiento X / Y: ± 0,03 mm
• Precisiones — Repetibilidad X / Y: ± 0,02 mm
• Láser — Potencia láser fibra: 2.000 W (Raycus)
• Láser — Longitud de onda: 1,08 ± 10 % µm
• Láser — Consumo de potencia: 7 kW
• Láser — Capacidad de corte (acero estructural): 16 mm
• Láser — Capacidad de corte (acero inoxidable): 6 mm
• Láser — Capacidad de corte (aluminio): 5 mm
• Medidas y pesos — Dimensiones (L x A x H): 2,52 m x 2,17 m x 1,88 m
• Medidas y pesos — Peso: 2.040 kg
• Modelo: ACE Laser Compact 1313 2.0 R
